خمکاری ورق آلومینیوم فرآیندی حیاتی در صنعت فلزکاری است که به دلیل خواص منحصر به فرد آلومینیوم، امکان شکل‌دهی دقیق و پیچیده این فلز را فراهم می‌آورد. این عملیات به تولید قطعات متنوع و با کیفیت بالا برای صنایع گوناگون کمک کرده و نقشی کلیدی در ساخت محصولات سبک، مقاوم و زیبا ایفا می‌کند. در این مقاله جامع از آهن تاپ، به بررسی خمکاری ورق آلومینیوم، از تعریف و اصول بنیادین گرفته تا انواع روش‌ها، دستگاه‌ها، مزایا، کاربردها و عوامل مؤثر بر هزینه آن خواهیم پرداخت تا راهنمایی کاملی برای متخصصان و علاقه‌مندان این حوزه ارائه شود.

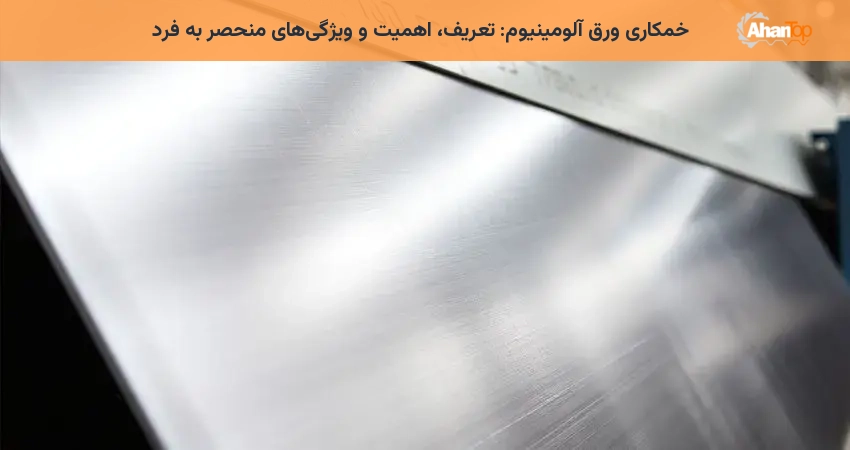

خمکاری ورق آلومینیوم: تعریف، اهمیت و ویژگی‌های منحصر به فرد
خمکاری فرآیندی مکانیکی است که طی آن با اعمال فشار کنترل‌شده، ورق‌های فلزی تغییر شکل داده و به زوایا، انحناها یا اشکال سه‌بعدی مورد نظر درمی‌آیند. خمکاری ورق آلومینیوم به دلیل خصوصیات برجسته این فلز، اهمیت ویژه‌ای دارد. آلومینیوم فلزی سبک با انعطاف‌پذیری و شکل‌پذیری بالا است که در برابر فشارهای خمشی، استحکام خود را حفظ کرده و دچار تغییر ضخامت یا شکستگی نمی‌شود. مقاومت ذاتی آن در برابر خوردگی، هدایت حرارتی عالی و قابلیت بازیافت ۱۰۰ درصدی، این فلز را به گزینه‌ای ایده‌آل برای تولید قطعات در صنایع مختلف تبدیل کرده است. این ویژگی‌ها، آلومینیوم را برای خمکاری بسیار مطلوب می‌سازد و امکان تولید قطعاتی با دوام و کارآمد را فراهم می‌آورد.
اصول و ملاحظات فنی در فرآیند خمکاری آلومینیوم
برای دستیابی به خمکاری موفق و باکیفیت ورق آلومینیوم، درک و رعایت اصول و ملاحظات فنی خاصی ضروری است:
- شکل‌پذیری و استحکام کششی:خواص مکانیکی هر آلیاژ بر میزان شکل‌پذیری آن تأثیر می‌گذارد و برای جلوگیری از ترک‌خوردگی حیاتی است.
- ضخامت و شعاع خمش:ضخامت ورق و حداقل شعاع خم مجاز، عوامل کلیدی هستند. شعاع خمش نامناسب می‌تواند منجر به تمرکز تنش و آسیب به ورق شود.
- درصد کشیدگی (Elongation):توانایی فلز برای کشیده شدن قبل از شکستگی، نشان‌دهنده انعطاف‌پذیری آن در خمکاری است.
- انتخاب آلیاژ مناسب:آلیاژهای نرم‌تر (مانند سری ۱۰۰۰ و ۳۰۰۰) انعطاف‌پذیری بالاتری دارند و کمتر مستعد ترک‌خوردگی هستند. آلیاژهای سخت‌تر (مانند سری ۶۰۰۰) ممکن است نیاز به عملیات حرارتی قبل از خمکاری داشته باشند.
- عملیات حرارتی:برای آلیاژهای خاص یا خم‌های پیچیده، آنیلینگ قبل از خمکاری می‌تواند شکل‌پذیری را افزایش دهد. کنترل دمای محیط و ورق نیز بر کیفیت نهایی تأثیرگذار است.
برای درک بهتر نیازهای خمکاری ورق‌های نازک، جدول زیر یک راهنمای سریع ارائه می‌دهد:
| ضخامت ورق (mm) | جنس | نیروی خمکاری تقریبی (تن در متر) | حداقل شعاع خم (بر اساس ضخامت) | توضیحات |
|---|---|---|---|---|
| 1 | فولاد معمولی | 10-12 | 1.5t | رایج، شکل‌پذیری خوب |
| 1 | آلومینیوم | 5-7 | 1t | انعطاف‌پذیری بالا، احتیاط برای جلوگیری از ترک‌خوردگی |
| 1 | استیل ضدزنگ | 15-18 | 2t | نیاز به نیروی بیشتر، مقاومت بالا |
| 2 | فولاد معمولی | 20-25 | 2t | مناسب برای کاربردهای عمومی |
| 2 | آلومینیوم | 10-14 | 1.5t | سبک و مقاوم، نیاز به کنترل دقیق |
| 2 | استیل ضدزنگ | 30-35 | 2.5t | سخت‌تر، نیاز به ابزار قوی‌تر |
| 3 | فولاد معمولی | 30-38 | 2.5t | برای سازه‌های مستحکم |
| 3 | آلومینیوم | 15-21 | 2t | حفظ خواص مکانیکی |
| 3 | استیل ضدزنگ | 45-55 | 3t | برای محیط‌های خورنده |

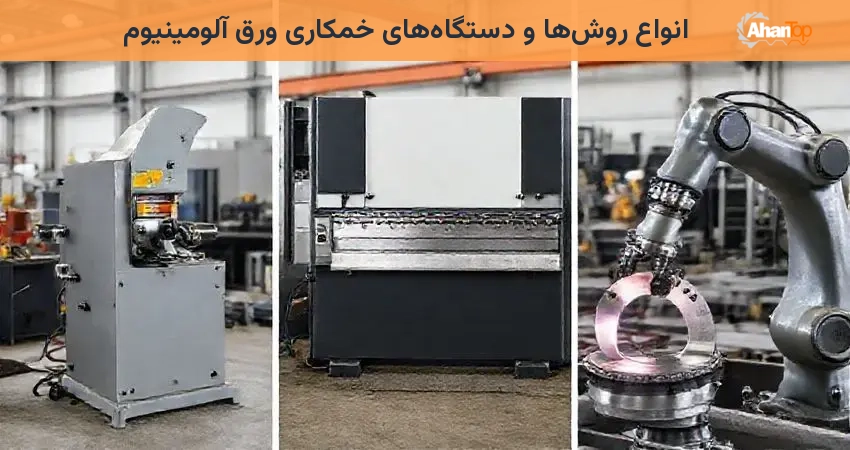

انواع روش‌ها و دستگاه‌های خمکاری ورق آلومینیوم
خمکاری ورق آلومینیوم با استفاده از روش‌ها و دستگاه‌های متنوعی انجام می‌شود که هر یک برای کاربردهای خاص طراحی شده‌اند.
روش‌های رایج خمکاری (قالب‌ها و تکنیک‌ها)
روش‌های خمکاری اغلب با نوع قالب یا ابزاری که برای اعمال فشار استفاده می‌شود، تعریف می‌شوند:
| روش خمکاری | نحوه‌ی انجام | مزایا | معایب | کاربردها |
|---|---|---|---|---|
| خمش V شکل | ورق بین سنبه V و ماتریس V شکل قرار گرفته و خم می‌شود. | ساده، رایج، مناسب برای زوایای مختلف | نیاز به تعویض ابزار برای زوایای متفاوت | ساخت قطعات با زوایای تیز، براکت‌ها |
| خمش U شکل | استفاده از سنبه و ماتریس با پروفیل U شکل برای ایجاد کانال‌ها. | ایجاد اشکال U شکل دقیق و یکنواخت | محدودیت در شعاع‌های خمش | کانال‌ها، پروفیل‌های ساختمانی |
| خمش هوا | سنبه به طور کامل به ماتریس نمی‌رسد و زاویه با عمق نفوذ کنترل می‌شود. | انعطاف‌پذیری بالا، یک ست ابزار برای زوایای متعدد | کاهش دقت در خم‌های بسیار کوچک | تولید قطعات متنوع با اشکال مختلف |
| خمکاری غلتکی | ورق بین سه یا چهار غلتک عبور کرده و به شکل استوانه یا مخروط درمی‌آید. | مناسب برای ورق‌های بزرگ و ضخیم، ایجاد انحناهای نرم | نیاز به فضای زیاد، زمان‌بر برای خم‌های پیچیده | مخازن، لوله‌های بزرگ، سازه‌های استوانه‌ای |
| خمکاری سکه‌ای | اعمال فشار بسیار بالا برای فرو رفتن کامل ورق در ماتریس. | دقت بسیار بالا، خم‌های کوچک و دقیق، حذف بازگشت فنری | نیاز به نیروی زیاد، استهلاک بالای ابزار | قطعات کوچک و دقیق، جواهرات |
| خمکاری چرخشی | استفاده از سنبه استوانه‌ای که روی ورق می‌چرخد و آن را خم می‌کند. | کاهش آسیب به سطح ورق، مناسب برای ورق‌های حساس | محدودیت در زوایای بسیار تیز | ورق‌های از پیش رنگ‌شده، قطعات دکوراتیو |
- خمش V شکل (V-Bending):رایج‌ترین روش برای ایجاد زوایای مختلف (به ویژه ۹۰ درجه) با سنبه و ماتریس V شکل.
- خمش U شکل (U-Bending):برای ایجاد انحناهای U شکل یا کانال‌ها، با سنبه و ماتریس پروفیل U شکل.
- خمش چرخشی (Rotary Bending):استفاده از سنبه استوانه‌ای که روی ورق می‌چرخد و آن را خم می‌کند و برای ایجاد انحناهای نرم و دقیق با شعاع بزرگ مناسب است.
- خمش رولی یا فرمی (Roll/Form Bending):برای ورق‌های حساس یا از پیش رنگ‌شده، با عبور آرام ورق از بین غلتک‌ها.
- خمش هوا (Air Bending):زاویه خمش با عمق نفوذ سنبه در ماتریس کنترل می‌شود، امکان ایجاد زوایای متنوع با یک ست ابزار.
- خمکاری سکه‌ای (Coining):اعمال فشار بسیار بالا برای فرو رفتن کامل ورق در ماتریس و ایجاد خم‌های کوچک و دقیق.
- خمکاری غلتکی (Roller Bending):برای خمکاری ورق‌های بزرگ و ضخیم به شکل استوانه یا مخروط، با عبور ورق بین سه یا چهار غلتک.
دستگاه‌های مورد استفاده (از دستی تا پیشرفته CNC)
تجهیزات خمکاری از نظر پیچیدگی و قابلیت‌ها بسیار متنوع هستند:
| نوع دستگاه | محدوده ضخامت ورق | مزایا | معایب |
|---|---|---|---|
| خمکن دستی | تا 6 میلی‌متر آلومینیوم | هزینه پایین، سادگی استفاده، مناسب برای کارهای کم حجم | دقت پایین، نیاز به نیروی فیزیکی، کندی فرآیند |
| خمکن برقی | تا 10 میلی‌متر آلومینیوم | قدرت بیشتر از دستی، سرعت متوسط، مناسب برای حجم متوسط | محدودیت در پیچیدگی خم، نیاز به اپراتور |
| پرس برک مکانیکی | 1 تا 15 میلی‌متر آلومینیوم | سرعت بالا، مناسب برای تولید انبوه، هزینه نگهداری کمتر | دقت کمتر نسبت به هیدرولیک، تنظیمات دستی |
| پرس برک هیدرولیکی | 5 تا 30 میلی‌متر آلومینیوم | قدرت و دقت بالا، مناسب برای ورق‌های ضخیم، انعطاف‌پذیری | سرعت کمتر از مکانیکی، مصرف انرژی بیشتر |
| پرس برک CNC | 0.5 تا 20 میلی‌متر آلومینیوم | دقت و تکرارپذیری فوق‌العاده، سرعت بالا، قابلیت خم‌های پیچیده | هزینه اولیه بالا، نیاز به برنامه‌نویسی و اپراتور متخصص |
| ربات خمکاری اتوماتیک | 0.5 تا 10 میلی‌متر آلومینیوم | اتوماسیون کامل، تولید 24/7، کاهش خطای انسانی، ایمنی بالا | هزینه سرمایه‌گذاری بسیار بالا، پیچیدگی راه‌اندازی و نگهداری |
- خمکن‌های دستی (Manual Benders):ساده‌ترین نوع، مناسب برای ورق‌های نازک (تا ۶ میلی‌متر) و حجم پایین.
- خمکن‌های برقی (Electric Benders):قدرت بیشتر، برای ورق‌های با ضخامت متوسط.
- پرس برک (Press Brakes):رایج‌ترین دستگاه‌های صنعتی، استفاده از سنبه و ماتریس برای شکل‌دهی ورق (انواع مکانیکی، هیدرولیکی، سروو الکتریکی).
- پرس برک CNC:مدل‌های پیشرفته با کنترل عددی کامپیوتری، دقت، تکرارپذیری و سرعت بالا برای خم‌های پیچیده.
- دستگاه‌های هیدرولیکی:اعمال فشار زیاد به صورت دقیق و کنترل‌شده، ایده‌آل برای ورق‌های ضخیم و بزرگ.
- ربات‌های خمکاری اتوماتیک (Robotic Bending):برای تولید انبوه، قادر به بارگذاری، خمکاری و تخلیه ورق به صورت کاملاً خودکار.
مزایا و کاربردهای گسترده خمکاری ورق آلومینیوم
خمکاری ورق آلومینیوم مزایای متعددی دارد و در طیف وسیعی از صنایع کاربرد پیدا کرده است:
مزایای اصلی خمکاری آلومینیوم:
- مقرون به صرفه بودن:با توجه به طول عمر بالا و قابلیت بازیافت، خمکاری آلومینیوم در بلندمدت اقتصادی است.
- تولید قطعات سبک وزن:قطعات خمکاری شده به کاهش وزن کلی محصول نهایی کمک می‌کنند.
- انعطاف‌پذیری و شکل‌پذیری بالا:امکان طراحی و تولید اشکال پیچیده و خلاقانه.
- مقاومت عالی در برابر خوردگی:آلومینیوم به طور طبیعی در برابر زنگ‌زدگی و خوردگی مقاوم است.
- پایداری و قابلیت بازیافت:آلومینیوم ۱۰۰% قابل بازیافت است و به کاهش اثرات زیست‌محیطی کمک می‌کند.
کاربردهای گسترده خمکاری ورق آلومینیوم:
- صنایع خودروسازی:ساخت قطعات بدنه، شاسی و اجزای داخلی و خارجی خودرو.
- صنایع هوافضا:تولید اجزای سبک و مقاوم برای هواپیماها و فضاپیماها.
- ساختمان‌سازی:ساخت نماهای مدرن، پروفیل‌های پنجره و در، سقف‌های کاذب و سازه‌های معماری.
- صنایع الکترونیک:تولید کیس‌ها، محفظه‌ها و فریم‌های محافظ برای دستگاه‌های الکترونیکی.
- لوازم خانگی:ساخت بدنه یخچال، ماشین لباسشویی و سایر لوازم آشپزخانه.
- صنعت آشپزخانه (خمکاری آلومینیوم قابلمه):برای شکل‌دهی بدنه‌ی قابلمه‌ها، تابه‌ها و سایر ظروف پخت و پز. آلومینیوم به دلیل هدایت حرارتی بالا، سبکی و خواص بهداشتی، ماده‌ای ایده‌آل برای این منظور است.
- هنرهای تزیینی و مبلمان:ساخت اشیاء هنری، مجسمه‌ها و اجزای مبلمان با طراحی‌های خاص.
نکات مهم و عوامل موثر بر هزینه خمکاری
خمکاری ورق آلومینیوم چالش‌هایی نیز دارد. خمکاری نامناسب می‌تواند منجر به ترک‌خوردگی یا آسیب دائمی به ورق شود. همچنین، این فرآیند اغلب نیازمند تجهیزات تخصصی و گران‌قیمت است که می‌تواند به افزایش هزینه‌ها منجر شود.
ملاحظات ایمنی:در تمامی فرآیندهای خمکاری، رعایت نکات ایمنی از اهمیت بالایی برخوردار است. استفاده از تجهیزات حفاظت فردی مانند دستکش، عینک ایمنی و کفش کار، اطمینان از عملکرد صحیح دستگاه‌ها و محافظ‌های ایمنی، و آموزش کافی اپراتورها برای جلوگیری از حوادث احتمالی ضروری است.
عوامل مؤثر بر هزینه خمکاری ورق آلومینیوم:
هزینه خمکاری یک آیتم متغیر است و به فاکتورهای متعددی بستگی دارد:
- ابعاد و ضخامت ورق:ورق‌های بزرگ‌تر و ضخیم‌تر به نیروی بیشتر و دستگاه‌های قدرتمندتری نیاز دارند.
- نوع و آلیاژ آلومینیوم:برخی آلیاژها پیچیدگی بیشتری در خمکاری دارند یا نیاز به عملیات حرارتی خاصی دارند.
- پیچیدگی شکل خمش:خم‌های ساده V شکل ارزان‌تر از خم‌های پیچیده با شعاع‌های متعدد هستند.
- تعداد قطعات (حجم سفارش):در حجم‌های بالا، هزینه واحد کاهش می‌یابد.
- نوع دستگاه و فناوری مورد استفاده:استفاده از دستگاه‌های CNC پیشرفته معمولاً گران‌تر است.
- دقت مورد نیاز:تلرانس‌های بسیار دقیق و کیفیت سطح بالا، به زمان و تخصص بیشتری نیاز دارند.
- وجود نقص در ورق:ورق‌های دارای نقص ممکن است در حین خمکاری دچار مشکل شوند.
نکات مهم برای مشتریان و سفارش‌دهندگان:
- انتخاب ارائه‌دهنده خدمات:به دنبال شرکت‌هایی باشید که تجربه و تخصص کافی در خمکاری آلومینیوم دارند و از تجهیزات مدرن استفاده می‌کنند. بررسی نمونه‌کارها و گواهینامه‌های کیفیت می‌تواند مفید باشد.
- مشخصات دقیق طراحی:ارائه نقشه‌های فنی دقیق با ابعاد، زوایا، شعاع‌های خمش و تلرانس‌های مورد نیاز، به جلوگیری از خطا و کاهش هزینه‌های اضافی کمک می‌کند.
- ملاحظات ایمنی:اطمینان از رعایت استانداردهای ایمنی توسط ارائه‌دهنده خدمات و استفاده از تجهیزات حفاظت فردی برای اپراتورها، از حوادث جلوگیری می‌کند.
نتیجه‌گیری
خمکاری ورق آلومینیوم فرآیندی حیاتی و پرکاربرد در صنایع مدرن است که به دلیل ویژگی‌های منحصر به فرد آلومینیوم، امکان تولید قطعات با اشکال پیچیده، کیفیت بالا و وزن کم را فراهم می‌کند. از خودروسازی و هوافضا گرفته تا لوازم خانگی و صنعت آشپزخانه، کاربردهای این فرآیند گسترده و رو به رشد است. درک اصول، روش‌ها، دستگاه‌ها و عوامل مؤثر بر هزینه خمکاری، به انتخاب بهترین راهکارها و دستیابی به نتایج مطلوب در پروژه‌های صنعتی کمک شایانی خواهد کرد. با توجه به پیشرفت‌های فناوری و افزایش نیاز به قطعات سبک و مقاوم، خمکاری آلومینیوم همچنان یکی از ستون‌های اصلی صنعت فلزکاری باقی خواهد ماند و آهن تاپ همواره آماده ارائه اطلاعات و خدمات مربوط به این حوزه است.
