جدول اشتال
جدول اشتال ابزاری کارآمد برای مهندسین عمران بوده و از طریق آن خصوصیات انواع پروفیل را می بینند. خصوصیات پروفیل هایی نظیر پروفیل شکل T، پروفیل U شکل، پروفیل نبشی یا L، پروفیل Z و تیرآهن ها که هر کدام خصوصیات منحصر به فرد خود را دارند.
کتاب اشتال
کتاب اشتال در سال 1938 میلادی توسط مارتا اشنایدر بورگر تدوین شد. این کتاب دارای جدول های مختلف از مشخصات استاندارد انواع سازه های فولادی و پروفیل ها بوده و مهمترین ابزار برای مهندسین عمران محسوب می شود. این افراد باید برای طراحی های خود از این جدول کمک گرفته و تمام سازه های طراحی شده خود را با فرمول آن بنا کنند.
کاربرد جدول اشتال
مهمترین کاربرد این جدول کسب اطلاعات از خصوصیات پروفیل برای طراحی اسکلت های سازه است. در واقع مهندسین عمران برای این که از قدرت و کارایی فلزات آگاهی کسب کنند از این جدول استفاده کرده و طراحی های خود را به صورت اصولی و استاندارد پیش می برند.
آشنایی با پارامترهای مقاطع فولادی در اشتال
پارامترهای مختلفی در اشتال فولادهای مختلف وجود دارند که دانستن هر کدام ضروری است. در واقع تمامی مهندسین عمران باید با این پارامترها آشنا باشند تا به درستی از مفهوم آن مطلع شده و از طریق آن سازه های خود را در سطح استانداردهای بین المللی طراحی کنند.
پارامترهای مربوط به اندازه های استاندارد
- c : ضخامت ماهیچه
- h-2c : ارتفاع جان
- A : مساحت مقطع
- G : وزن واحد طول
- e : فاصله مرکز سطح تا ضلع بیرونی
- tana : زاویه بین محورهای اصلی مقطع
- hH : ارتفاع پروفیل بعد از برش
- d : قطر
- P : محیط
- b : عرض پروفیل
- s : ضخامت جان
- t : ضخامت بال
- r : شعاع کنج اتصال جان و بال
- r1 : شعاع کنج اتصال
- r2 : شعاع گوشه بال یا ساق
- h : ارتفاع پروفیل
پارامترهای مربوط به شعاع ها و اینرسی
- rn : شعاع ژیراسیون حول محور n-n
- Xm : فاصله مرکز سطح تا مرکز برش
- a1 : فاصله دو پروفیل برای برابر شدن ممان اینرسی‌ها
- Aa : مساحت مقطع در محل‌های پیوسته
- Ixa : ممان اینرسی در محل‌های پیوسته
- Sy : اساس مقطع حول محور y-y
- Iz : ممان اینرسی حول محور z-z
- rz : شعاع ژیراسیون حول محور z-z
- In : ممان اینرسی حول محور n-n
- Sn : اساس مقطع حول محور n-n
- Ix : ممان اینرسی حول محور x-x
- Sx : اساس مقطع حول محور x-x
- rx : شعاع ژیراسیون حول محور x-x
- Iy : ممان اینرسی حول محور y-y
پارامترهای مربوط به مساحت و ضخامت ها
- boltK1 : ضخامت کله پیچ
- boltDw : قطر واشر
- boltC : ضخامت واشر (Min-Max)
- boltB1 : طول ناحیه رزوه شده
- boltXb : حداکثر طول ناحیه رزوه در قسمت انتقال
- Ab : مساحت مقطع در محل مرکز سوراخ
- Ixb : ممان اینرسی در محل مرکز سوراخ
- Sxb : اساس مقطع در محل مرکز سوراخ
- boltDs : قطر بدنه پیچ (Min-Max)
- boltS : فاصله دو سمت صاف کله پیچ (Min-Max)
- boltE : فاصله دو گوشه کله پیچ (Min-Max)
- boltK : ضخامت کل کله پیچ (Min-Max)
- Sxa : اساس مقطع در محل‌های پیوسته
- توضیحات

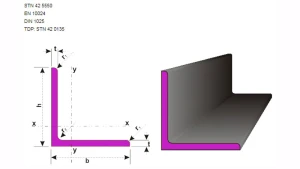

جدول اشتال که برای اولین بار حدود 80 پیش تنظیم شده، اطلاعات مفیدی را در خصوص پروفیل های مورد استفاده از جمله انواع ورق سیاه، ورق آجدار ، نبشی، میلگرد و غیره در اختیار شما می گذارد. از...
- توضیحات

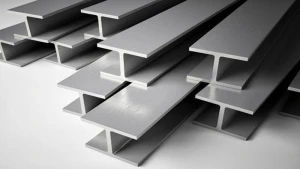

جدول اشتال به طور کلی با ارائه مشخصات مهندسی و ابعادی به ویژه گشتاورهای خمشی که حول محورهای Y و x هستند، کمک شایانی به مهندسان عمران جهت محاسبه و انتخاب بهترین پروفیل می‌کند. یکی از...
- توضیحات

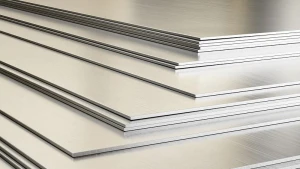

جدول اشتال که کتابی سودمند برای مهندسین به حساب می آید حاوی اطلاعات مفیدی در زمینه ابعاد مقاطع فلزی است. یکی از جدول های مفید این کتابچه جدول اشتال ورق است که به سادگی با ذکر دو...
- توضیحات
جدول اشتال که کتابی کوچک حاوی اندازه گیری های دقیق مقاطع فولادی است، راهنمایی مفید برای دست اندرکاران عرصه ساخت و ساز محسوب می شود. از مهمترین فاکتورهای تصمیم گیری در ساخت سازه...
- توضیحات

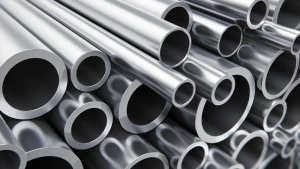

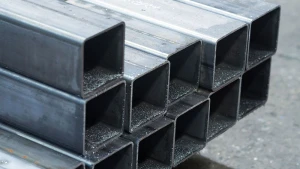

به دست آوردن وزن انواع ورق سیاه ، روغنی، استیل و پروفیل های فولادی و قوطی ها قبل از انجام مراحل مربوط به خرید این محصولات، بسیار حائز اهمیت می باشد. با در اختیار داشتن وزن قوطی مورد...
- توضیحات

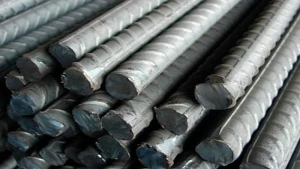

از فاکتورهای اساسی در انتخاب و استفاده از مقاطع فولادی مختلف مانند تیرآهن، میلگرد، نبشی، لوله، انواع ورق سیاه ، شیروانی و غیره در صنایع گوناگون به صرفه بودن هزینه ها می باشد. لوله های...
- توضیحات

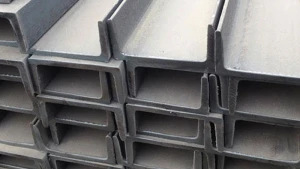

از فاکتورهای مهم در تصمیم گیری برای انتخاب مقاطع فولادی، قیمت ورق گالوانیزه، ناودانی، میلگرد، ورق سیاه و روغنی و سایر مقاطع فولادی مورد استفاده است تا در نهایت پروژه از نظر اقتصادی به...
- توضیحات

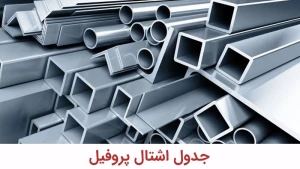

پروفیل فولادی به قطعاتی با سطح مقطع ثابت گفته می شود. اما هر کدام از این قطعات دارای مشخصات مختلفی است که دانستن آن برای مهندسین عمران بسیار ضروری است. جدول اشتال به عنوان یک ابزار...
