ورق سیاه، محصولی اساسی در صنایع مختلف، از ساخت‌وساز گرفته تا خودروسازی، نقشی حیاتی ایفا می‌کند. این ورق فولادی که عمدتاً از طریق فرآیند نورد گرم تولید می‌شود، به دلیل استحکام و دوام بالای خود، زیربنای بسیاری از محصولات دیگر محسوب می‌شود. در این راهنمای جامع، گام به گام با مراحل تولید ورق سیاه آشنا خواهید شد و نکات کلیدی برای دستیابی به محصولی با کیفیت را خواهید آموخت.
ورق سیاه چیست و چرا تولید آن اهمیت دارد؟
ورق سیاه، نوعی ورق فولادی است که با روش نورد گرم و در دماهای بسیار بالا تولید می‌گردد. این فرآیند به آن ظاهری مات و سطحی نسبتاً خشن می‌بخشد، از این رو به «ورق سیاه» شهرت یافته است. ویژگی‌های بارز ورق سیاه شامل مقاومت کششی و دوام بالا، قابلیت جوشکاری مناسب، خواص مکانیکی بهبودیافته و مقاومت مطلوب در برابر فشار است. اهمیت تولید این ورق به دلیل کاربردهای گسترده آن در صنایع سنگین و سبک است: از ساخت سازه‌های عظیم و پل‌ها گرفته تا قطعات خودرو و مخازن تحت فشار، ورق سیاه ماده اولیه‌ای حیاتی محسوب می‌شود.
برای درک بهتر، تصویر زیر یک کلاف ورق سیاه را در محیط صنعتی نمایش می‌دهد.
پیش‌نیازها و مواد اولیه کلیدی در تولید ورق سیاه
تولید ورق سیاه نیازمند مجموعه‌ای از مواد اولیه با کیفیت و همچنین تجهیزات پیشرفته است. درک این پیش‌نیازها برای آغاز فرآیند تولید ضروری است.
مواد اولیه اصلی
مواد اولیه اصلی شامل سنگ آهن است که پس از فرآوری به گندله و سپس به آهن اسفنجی تبدیل می‌گردد. این مواد در نهایت به شمش‌های فولادی (تختال یا اسلب) تبدیل می‌شوند. علاوه بر این، عناصر آلیاژی نظیر کربن، منگنز، فسفر، گوگرد، سیلیسیم و مس با درصدهای مشخص برای دستیابی به گریدهای مختلف فولاد (مانند ST37 و ST52) به ترکیب اضافه می‌گردند.
جدول زیر آنالیز شیمیایی فولادهای متداول مورد استفاده در تولید ورق سیاه را نشان می‌دهد:
| نام فولاد | روش اکسیداسیون | کربن (C%) | سیلیسیم (Si%) | منگنز (Mn%) | فسفر (P%) | گوگرد (S%) | نیتروژن (N%) | مس (Cu%) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| <16mm | 16-40mm | >40mm | ||||||||
| S235JR | FN | 0.17 | 0.17 | 0.20 | 0.50 | 1.40 | 0.040 | 0.040 | 0.012 | 0.55 |
| S275J0 | FF | 0.20 | 0.20 | 0.22 | 0.50 | 1.50 | 0.035 | 0.035 | 0.012 | 0.55 |
| S355J2 | FF | 0.20 | 0.20 | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 | 0.012 | 0.55 |
| S460N | FF | 0.20 | 0.20 | 0.22 | 0.60 | 1.70 | 0.025 | 0.025 | 0.012 | 0.55 |
| S500MC | FF | 0.12 | 0.12 | 0.12 | 0.50 | 1.70 | 0.025 | 0.025 | 0.012 | 0.55 |
تجهیزات و زیرساخت‌های مورد نیاز
تجهیزات کلیدی در این فرآیند شامل موارد زیر است:
- کوره‌های قوس الکتریکی برای ذوب فولاد
- کوره‌های پیش‌گرم برای آماده‌سازی شمش‌ها
- ماشین‌های ریخته‌گری مداوم برای تولید تختال
- مجموعه‌ای از غلتک‌های نورد (نورد خشن و نورد نهایی)
- میزهای خنک‌کننده طولانی
- جعبه‌های کلاف برای جمع‌آوری محصول نهایی
مراحل گام به گام فرآیند تولید ورق سیاه به روش نورد گرم
فرآیند تولید ورق سیاه توالی دقیقی از مراحل است که هر یک نقشی مهم در کیفیت محصول نهایی ایفا می‌کنند.

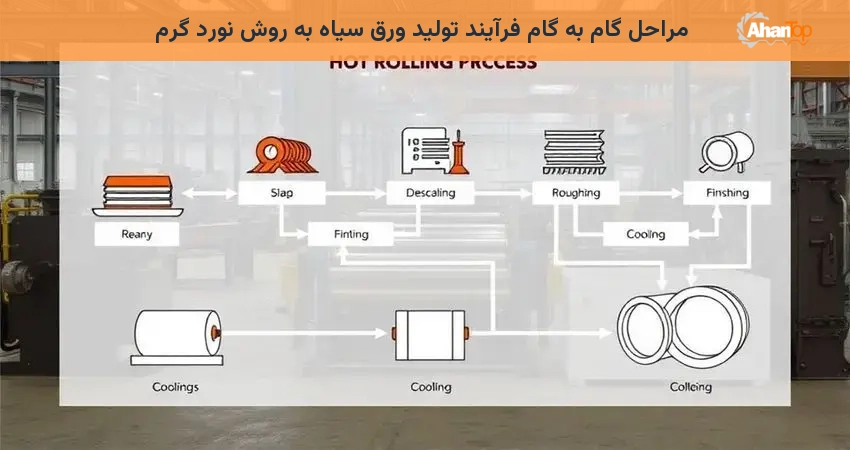

تصویر زیر مراحل کلی فرآیند نورد گرم را به صورت شماتیک نمایش می‌دهد:
آماده‌سازی مواد اولیه و تولید گندله
در این مرحله، سنگ آهن استخراج‌شده، فرآوری شده و به گلوله‌های کوچک (گندله) تبدیل می‌گردد. سپس گندله‌ها طی فرآیند احیای مستقیم، اکسیژن خود را از دست داده و به آهن اسفنجی تبدیل می‌گردند که ماده اولیه اصلی برای تولید فولاد محسوب می‌شود.
ذوب و تولید فولاد مذاب
آهن اسفنجی به همراه قراضه در کوره‌های قوس الکتریکی ذوب می‌گردد تا فولاد مذاب حاصل شود. در این مرحله، عناصر آلیاژی مورد نیاز برای دستیابی به ترکیب شیمیایی و گرید فولادی مطلوب اضافه شده و سرباره‌گیری برای حذف ناخالصی‌ها صورت می‌پذیرد.
ریخته‌گری مداوم و تولید تختال
فولاد مذاب تصفیه‌شده به ماشین ریخته‌گری مداوم منتقل می‌گردد. در این ماشین، مذاب درون قالب‌های مستطیلی ریخته شده و با جریان آب خنک می‌گردد تا به شکل نوارهای مستطیلی با ضخامت حدود ۲۰ سانتی‌متر، موسوم به تختال (اسلب)، درآید.
پیش‌گرمایش تختال‌ها
تختال‌های تولیدشده وارد کوره‌های پیش‌گرم می‌گردند و تا دمای بالا (بین ۱۰۷۰ تا ۱۳۶0 درجه سانتی‌گراد) حرارت می‌بینند. این گرمایش برای افزایش شکل‌پذیری فولاد و آماده‌سازی آن جهت فرآیند نورد ضروری است. در این مرحله، تختال‌ها ابتدا تا حدود ۱۲۸۰-۱۳۰۰ درجه سانتی‌گراد و سپس برای پالایش ریزساختار تا ۱۲۰۰ درجه سانتی‌گراد گرم می‌گردند.
پوسته‌زدایی و نورد خشن
پس از پیش‌گرمایش، تختال‌ها از یک واحد پوسته‌زدایی عبور می‌کنند که با پاشش آب پرفشار، پوسته‌های اکسیدی سطح آن‌ها را جدا می‌سازد. سپس وارد غلتک‌های نورد خشن می‌گردند که ضخامت تختال را تا ۷۵ درصد کاهش داده و در عین حال، عرض آن را نیز کنترل می‌نمایند. استفاده از جعبه‌های کلاف در این مرحله به یکنواختی دما و ضخامت ورق یاری می‌رساند.
نورد نهایی و تنظیم ضخامت
تختال‌های نوردشده از جعبه‌های کلاف عبور می‌کنند تا دمای آن‌ها یکنواخت گردد و سپس وارد قفسه‌های نورد نهایی (معمولاً ۵ تا ۷ قفسه) می‌گردند. در این مرحله، ضخامت ورق به میزان دلخواه (بین ۱ تا ۲۰ میلی‌متر) کاهش می‌یابد و با سرعت بالا از میان غلتک‌ها عبور می‌نماید.
خنک‌کاری کنترل شده
پس از نورد نهایی، ورق‌ها روی میزهای خنک‌کننده طویل (۱۵۰ تا ۲۰۰ متر) قرار داده می‌شوند. دمای ورق به صورت کنترل‌شده تا حدود ۵۰۰ تا ۷۸۰ درجه سانتی‌گراد کاهش می‌یابد تا برای مرحله بعدی، یعنی کلاف‌پیچی، آماده گردد.
کلاف‌پیچی، برش و بسته‌بندی
در نهایت، ورق‌های خنک‌شده به صورت کلاف‌های طویل پیچیده می‌گردند. در صورت نیاز مشتری، ورق‌ها در ابعاد مشخص برش خورده و پس از بازرسی نهایی، بسته‌بندی شده و جهت حمل‌ونقل آماده می‌گردند.
انواع ورق سیاه و مشخصات آن
ورق‌های سیاه بر اساس کاربرد و خواص مکانیکی به انواع مختلفی تقسیم می‌شوند:
- ورق سیاه صنعتی و معمولی:گریدهای رایج شامل ST37 و ST52 می‌باشند. برای انتخاب گرید مناسب، مقایسه ویژگی‌های آن‌ها اهمیت دارد:
| ویژگی | ST37 | ST52 |
|---|---|---|
| کاربرد اصلی | سازه‌های عمومی، ساختمان‌های سبک | سازه‌های سنگین، پل‌سازی، ماشین‌آلات |
| استحکام کششی (MPa) | 360-510 | 490-630 |
| استحکام تسلیم (MPa) | 235 | 355 |
| مقاومت در برابر خستگی | متوسط | بالا |
| جوش‌پذیری | خوب | عالی |
- ورق سیاه کلافی (رول) و ورق سیاه شیت (فابریک):این دو نوع بر اساس نحوه عرضه و ابعاد متفاوت می‌باشند:
| ویژگی | ورق سیاه کلافی (رول) | ورق سیاه شیت (فابریک) |
|---|---|---|
| طول | نامحدود | سفارشی و استاندارد |
| عرض | 1 تا 2 متر | متغیر (مثلاً 1، 1.25، 1.5، 2 متر) |
| ضخامت | 1.5 تا 15 میلی‌متر | معمولاً بیش از 15 میلی‌متر (تا 20 میلی‌متر یا بیشتر) |
| نحوه عرضه | کلاف‌های طویل | برش خورده در ابعاد مشخص |
جدول زیر وزن تقریبی ورق سیاه را بر اساس ابعاد مختلف نمایش می‌دهد:
| ردیف محصول | طول ورق سیاه (متر) | عرض ورق سیاه (متر) | ضخامت ورق سیاه (میلی‌متر) | وزن ورق سیاه (کیلوگرم) |
|---|---|---|---|---|
| 1 | 2 | 1 | 2 | 32 |
| 2 | 6 | 1.5 | 5 | 360 |
| 3 | 6 | 2 | 10 | 960 |
| 4 | 12 | 2 | 15 | 2880 |
| 5 | 12 | 2 | 20 | 3840 |
چالش‌ها و راهکارهای کنترل کیفیت در تولید ورق سیاه
تولید ورق سیاه با کیفیت بالا با چالش‌هایی همراه است که نیازمند راهکارهای دقیق کنترل کیفیت می‌باشند.
عیوب رایج و دلایل آن‌ها
- پوسته‌های اکسیدی و ترک‌های سطحی:ناشی از دمای نامناسب پیش‌گرمایش یا پوسته‌زدایی ناکافی است.
- عدم دقت ابعادی:ناشی از کالیبراسیون نادرست غلتک‌ها یا کنترل ضعیف دما در نورد است.
- تنش‌های داخلی و خواص مکانیکی نامنظم:ناشی از خنک‌کاری نامناسب و غیریکنواخت است.
راهکارهای کنترل کیفیت و بهترین شیوه‌ها
- کنترل دقیق دما:استفاده از سنسورهای پیشرفته برای پایش و تنظیم دمای کوره‌ها و میزهای خنک‌کننده ضروری است.
- بهینه‌سازی پارامترهای نورد:تنظیم دقیق فشار و سرعت غلتک‌ها برای دستیابی به ضخامت و عرض مطلوب حائز اهمیت است.
- بازرسی مستمر:بازرسی چشمی و خودکار سطح ورق برای شناسایی عیوب در مراحل مختلف انجام می‌شود.
- تست‌های مکانیکی و شیمیایی:انجام آزمایش‌های کشش، سختی‌سنجی و آنالیز شیمیایی برای اطمینان از مطابقت با استانداردهای گرید فولاد الزامی است.
ملاحظات زیست‌محیطی و ایمنی در صنعت تولید ورق فولادی
صنعت فولاد، به ویژه تولید ورق سیاه، دارای ملاحظات مهم زیست‌محیطی و ایمنی است که باید رعایت شوند.
- کاهش آلایندگی:استفاده از فیلترها و سیستم‌های تصفیه برای کنترل انتشار گازهای گلخانه‌ای و ذرات معلق در هوا ضروری است.
- مدیریت پسماند:بازیافت قراضه و سرباره، و مدیریت صحیح پسماندهای جامد و مایع از اهمیت بالایی برخوردار است.
- بهره‌وری انرژی:بهینه‌سازی مصرف انرژی در کوره‌ها و فرآیندهای نورد برای کاهش اثرات زیست‌محیطی حیاتی است.
- ایمنی کارکنان:رعایت پروتکل‌های ایمنی سخت‌گیرانه، استفاده از تجهیزات حفاظت فردی و آموزش مستمر برای جلوگیری از حوادث در محیط‌های پرخطر الزامی است.
نکات کلیدی برای تولید ورق سیاه با کیفیت
تولید ورق سیاه با کیفیت بالا نیازمند توجه به جزئیات و کنترل دقیق در تمامی مراحل است.
کنترل دقیق دما در تمامی مراحل
تنظیم و حفظ دمای مناسب در کوره‌های پیش‌گرم، حین نورد و در مرحله خنک‌کاری از اهمیت بالایی برخوردار است. بی‌توجهی به این امر می‌تواند منجر به تشکیل رسوبات ناخواسته، عیوب ریزساختاری و افزایش هزینه‌های تولید گردد.
انتخاب صحیح مواد اولیه و آلیاژسازی
کیفیت و ترکیب شیمیایی مواد اولیه، به ویژه عناصر آلیاژی، مستقیماً بر خواص مکانیکی و سختی ورق نهایی تأثیرگذار است. انتخاب گرید مناسب فولاد (مانند ST37 برای کاربردهای عمومی یا ST52 برای مقاومت بالاتر) از ابتدا باید با دقت صورت پذیرد.
نگهداری و کالیبراسیون تجهیزات نورد
غلتک‌ها و سایر تجهیزات نورد باید به طور منظم نگهداری و کالیبره گردند. این امر تضمین می‌کند که ورق‌ها با دقت ابعادی بالا و کیفیت سطح مطلوب تولید گردند و از بروز خطاهایی نظیر تغییرات ناخواسته در ضخامت یا عرض جلوگیری به عمل آید.
کاربردهای گسترده ورق سیاه در صنایع
ورق سیاه به دلیل خواص مکانیکی عالی و تطبیق‌پذیری، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد:
- ساخت و ساز:در ساخت اسکلت ساختمان‌ها، سوله‌ها، پل‌ها و سازه‌های فلزی بزرگ.
- خودروسازی:در تولید شاسی، بدنه و قطعات مختلف خودرو.
- کشتی‌سازی و سازه‌های دریایی:به دلیل مقاومت بالا در برابر فشار و محیط‌های سخت.
- صنایع نفت، گاز و پتروشیمی:برای ساخت مخازن ذخیره، تانکرها و لوله‌های انتقال.
- تولید پروفیل‌های صنعتی و ماشین‌آلات سنگین:به عنوان ماده اولیه برای ساخت انواع پروفیل‌ها و قطعات ماشین‌آلات صنعتی و تجهیزات جاده‌ای.
تولیدکنندگان برجسته ورق سیاه در ایران
ایران دارای چندین کارخانه بزرگ و معتبر در زمینه تولید ورق سیاه است که نیازهای داخلی و منطقه‌ای را تأمین می‌نمایند. از جمله این تولیدکنندگان می‌توان به موارد زیر اشاره نمود:
- شرکت فولاد مبارکه اصفهان
- شرکت فولاد اکسین خوزستان
- شرکت فولاد کاویان اهواز
- شرکت فولاد گیلان
عوامل مؤثر بر قیمت ورق سیاه
قیمت ورق سیاه به صورت مداوم در حال نوسان است و تحت تأثیر عوامل متعددی قرار می‌گیرد. این عوامل شامل ترکیب آلیاژی و گرید فولاد، ضخامت و ابعاد ورق، نرخ ارز، عرضه و تقاضای بازار داخلی و جهانی، و همچنین هزینه‌های تولید و برند تولیدکننده خاص می‌شود. برای اطلاع از قیمت‌های روز، معمولاً به منابع به‌روزرسانی‌شده و لینک‌های خارجی وب‌سایت‌ها ارجاع داده می‌شود.
نتیجه‌گیری
فرآیند تولید ورق سیاه به روش نورد گرم، عملیاتی پیچیده و دقیق است که از آماده‌سازی مواد اولیه تا بسته‌بندی محصول نهایی، نیازمند کنترل و نظارت مستمر می‌باشد. با درک صحیح این مراحل و رعایت نکات کلیدی، می‌توان ورق‌های فولادی با کیفیت بالا و خواص مکانیکی مطلوب تولید نمود که پاسخگوی نیازهای متنوع صنایع مختلف باشند. این فرآیند سنگ بنای بسیاری از پیشرفت‌های صنعتی مدرن است و همچنان در حال تکامل برای بهبود کارایی و کیفیت می‌باشد.
