ورق کله گاوی، که با نام‌های ورق WPF، ورق روسری یا زیرسری نیز شناخته می‌شود، جزء حیاتی در سازه‌های فلزی مدرن است. این ورق فولادی با طراحی منحصربه‌فرد خود، نقشی کلیدی در تقویت اتصالات تیر به ستون ایفا کرده و به توزیع یکنواخت نیروها و افزایش پایداری سازه یاری می‌رساند. در این مقاله جامع، به معرفی کامل ورق کله گاوی، ویژگی‌ها، اجزا، عملکرد، کاربردهای اصلی، روش‌های اتصال، فرآیند تولید، استانداردها و نکات کلیدی برای خرید و نصب آن خواهیم پرداخت تا درکی عمیق از این جزء حیاتی در سازه‌های فولادی کسب کنید.
ورق کله گاوی چیست؟ (تعریف جامع، نام‌گذاری و ویژگی‌های کلیدی)
ورق کله گاوی، که در اصطلاح فنی به آن ورق WPF (Welded Plate Flange) نیز گفته می‌شود، صفحه‌ای فولادی با برش خاص است که عمدتاً در اتصالات تیر به ستون سازه‌های فلزی به کار می‌رود. نام‌گذاری «کله گاوی» به دلیل شباهت شکل برش‌خورده آن به سر گاو است که به صورت یکپارچه به بال‌های تیر جوش داده می‌شود. این ورق از جنس فولادهای ساختمانی رایج مانند ST37 یا ST52 تولید می‌شود و معمولاً به صورت آجدار (با برجستگی‌های خطی) عرضه می‌گردد تا خاصیت ضد لغزش آن بهبود یابد.
هدف اصلی از به‌کارگیری ورق کله گاوی، جلوگیری از تمرکز تنش در ناحیه اتصال و تضمین توزیع یکنواخت نیروهای خمشی و برشی از تیر به ستون است. این ورق با افزایش سطح مقطع مؤثر اتصال، مقاومت آن را در برابر بارهای وارده، به‌ویژه بارهای دینامیکی و لرزه‌ای، به طور چشمگیری افزایش می‌دهد. ویژگی‌های کلیدی این ورق عبارتند از:
- مقاومت بالا در برابر فشار و بارهای سنگین
- خاصیت ضد لغزش عالی به واسطه طراحی آجدار
- جوش‌پذیری و برش‌پذیری مناسب
- ظاهر متمایز
که آن را به گزینه‌ای ایده‌آل برای تقویت اتصالات در سازه‌های فولادی تبدیل کرده است.

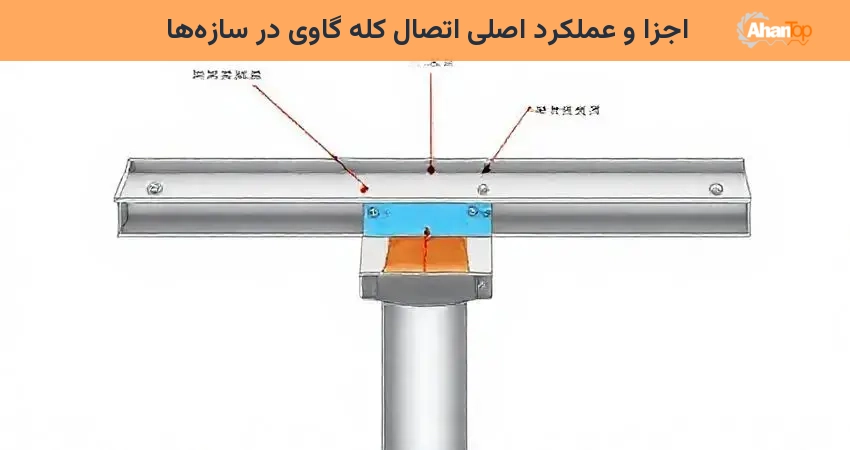

اجزا و عملکرد اصلی اتصال کله گاوی در سازه‌ها
اتصال کله گاوی در سازه‌های فلزی از چندین جزء اصلی تشکیل شده است که هر یک وظیفه مشخصی در انتقال نیرو و افزایش استحکام سازه بر عهده دارند. این اجزا عبارتند از:
- ورق روسری (Top Plate):صفحه فولادی با شکل خاص کله گاوی که به بال بالایی تیر جوش داده شده و سپس به ستون متصل می‌گردد.
- ورق زیرسری (Bottom Plate):صفحه فولادی با شکل خاص کله گاوی که به بال پایینی تیر جوش داده شده و سپس به ستون متصل می‌گردد.
- ورق جان (Web Plate):صفحه فولادی که بین بال‌های تیر قرار گرفته و به جان تیر و ستون متصل می‌گردد.
عملکرد اصلی این اتصال، انتقال مؤثر نیروهای خمشی و برشی از تیر به ستون است. ورق‌های روسری و زیرسری، نیروهای خمشی را که عمدتاً به صورت کشش و فشار در بال‌های تیر ظاهر می‌شوند، به ستون منتقل می‌کنند. ورق جان نیز مسئول انتقال نیروهای برشی است. این طراحی منحصربه‌فرد، با افزایش سختی و مقاومت اتصال، از تغییر شکل‌های ناخواسته جلوگیری کرده و پایداری کلی سازه را بهبود می‌بخشد. همچنین، وجود فضای «بادخور» (معمولاً 1 تا 2 سانتی‌متر) بین بال تیر و ستون، امکان نصب آسان‌تر و چرخش‌های محدود در حین زلزله را فراهم می‌آورد و از ایجاد مفصل پلاستیک در ناحیه ستون جلوگیری کرده و آن را به منطقه حفاظت‌شده (Protected Zone) انتقال می‌دهد.

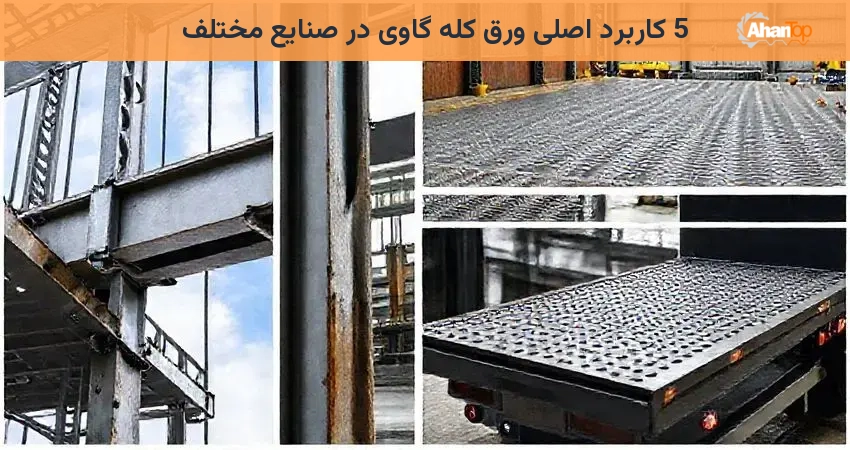

5 کاربرد اصلی ورق کله گاوی در صنایع مختلف
ورق کله گاوی به دلیل ویژگی‌های منحصربه‌فرد خود، کاربردهای گسترده‌ای در صنایع مختلف، به‌ویژه در حوزه ساخت و ساز و صنایع سنگین کاربرد دارد. در ادامه به پنج کاربرد اصلی آن می‌پردازیم:
1. تقویت اتصالات سازه‌های عمرانی
یکی از مهم‌ترین کاربردهای ورق کله گاوی، تقویت اتصالات تیر به ستون در ساختمان‌های بلندمرتبه، پل‌ها، سوله‌های صنعتی و دیگر سازه‌های عمرانی است. این ورق با افزایش مقاومت و سختی اتصال، به‌ویژه در برابر بارهای سنگین، نیروهای لرزه‌ای و دینامیکی، پایداری سازه را به طور چشمگیری افزایش می‌دهد. استفاده از آن در قاب‌های خمشی متوسط، مطابق با مقررات ملی ساختمان (مبحث دهم)، به ایجاد رفتار شکل‌پذیر و جلوگیری از شکست ترد در اتصالات کمک می‌کند.
2. کف‌سازی سطوح صنعتی و رمپ‌ها
به دلیل خاصیت ضد لغزش و مقاومت بالای ورق کله گاوی، از آن به طور گسترده‌ای در کف‌سازی سطوح صنعتی پرتردد، رمپ پارکینگ‌ها، پله‌های اضطراری و پل‌های عابر پیاده استفاده می‌شود. برجستگی‌های روی سطح ورق، اصطکاک لازم را فراهم کرده و از لیز خوردن افراد یا وسایل نقلیه جلوگیری می‌کند؛ این امر به افزایش ایمنی در محیط‌های کاری و عمومی کمک شایانی می‌کند.
3. ساخت سکوها و پلتفرم‌های صنعتی
ورق کله گاوی به دلیل استحکام و دوام بالا در برابر سایش و ضربه، گزینه‌ای مناسب برای ساخت سکوهای دسترسی و پلتفرم‌های صنعتی محسوب می‌شود. این ورق می‌تواند وزن‌های سنگین را تحمل کرده و در محیط‌های سخت صنعتی، مقاومت خود را حفظ نماید و طول عمر سازه را افزایش دهد.
4. کف‌سازی وسایل نقلیه باری و کانتینرها
از دیگر کاربردهای مهم ورق کله گاوی، استفاده در کف کانتینرها، واگن‌های باری و دیگر وسایل نقلیه حمل بار است. مقاومت بالای این ورق در برابر سایش و ضربه، آن را به گزینه‌ای ایده‌آل برای این منظور تبدیل کرده و به افزایش دوام و ایمنی در حمل و نقل کمک می‌کند.
5. کاربردهای خاص (آسانسور و تزئینی)
علاوه بر کاربردهای سازه‌ای و صنعتی، ورق کله گاوی در موارد خاص دیگری نیز به کار گرفته می‌شود. به عنوان مثال، در کف آسانسورها و بالابرهای صنعتی به دلیل توانایی تحمل وزن بالا و خاصیت ضد لغزش آن کاربرد دارد. همچنین، به دلیل ظاهر منحصربه‌فرد و صنعتی خود، گاهی اوقات در طراحی داخلی با سبک صنعتی (Industrial Style) به عنوان یک عنصر تزئینی یا پوشش دیوارها و کف‌ها مورد استفاده قرار می‌گیرد.
روش‌های اتصال، فرآیند تولید و استانداردهای رایج
اتصال ورق کله گاوی به سازه و فرآیند تولید آن دارای جزئیات فنی خاصی است که در ادامه به آن‌ها می‌پردازیم.
روش‌های اتصال (جوشی و پیچی) و نکات طراحی
اتصال ورق کله گاوی به سازه عمدتاً به دو روش زیر انجام می‌پذیرد:
- اتصال جوشی:این روش رایج‌ترین و مستحکم‌ترین نوع اتصال است که در آن ورق کله گاوی به بال‌ها و جان تیر و ستون جوش داده می‌شود. اتصال جوشی، یکپارچگی بالایی ایجاد کرده و برای انتقال نیروهای خمشی و برشی زیاد در سازه‌های با اهمیت بالا مناسب است. جوشکاری می‌تواند به صورت نفوذی کامل (Full Penetration) برای بال‌ها و جوش گوشه (Fillet Weld) برای جان انجام شود. دقت در جوشکاری و رعایت استانداردهای مربوطه (مانند AWS D1.1) برای اطمینان از کیفیت و استحکام اتصال حیاتی است.
- اتصال پیچی:در این روش، ورق کله گاوی با استفاده از پیچ و مهره‌های پرمقاومت به تیر و ستون متصل می‌گردد. اتصال پیچی مزایایی مانند سهولت نصب، امکان دمونتاژ و تعویض قطعات و نگهداری آسان‌تر را فراهم می‌آورد. این روش برای سازه‌هایی که نیاز به مدولار بودن یا تعمیر و نگهداری دوره‌ای دارند، مناسب‌تر است. انتخاب تعداد و قطر پیچ‌ها، و همچنین گرید فولاد ورق و پیچ‌ها، باید بر اساس محاسبات دقیق مهندسی و با رعایت آیین‌نامه‌ها صورت پذیرد.
در طراحی اتصالات کله گاوی، نکات مهمی باید مد نظر قرار گیرد:
- ضخامت مناسب ورق
- گرید فولاد (ST37، ST52)
- ابعاد دقیق برش
- نوع و اندازه جوش‌ها
- اطمینان از توزیع صحیح نیروها
- رعایت مقررات ملی ساختمان (مبحث دهم) برای قاب‌های خمشی متوسط
- اطمینان از تشکیل مفصل پلاستیک در تیر (و نه در ستون) برای عملکرد لرزه‌ای مطلوب

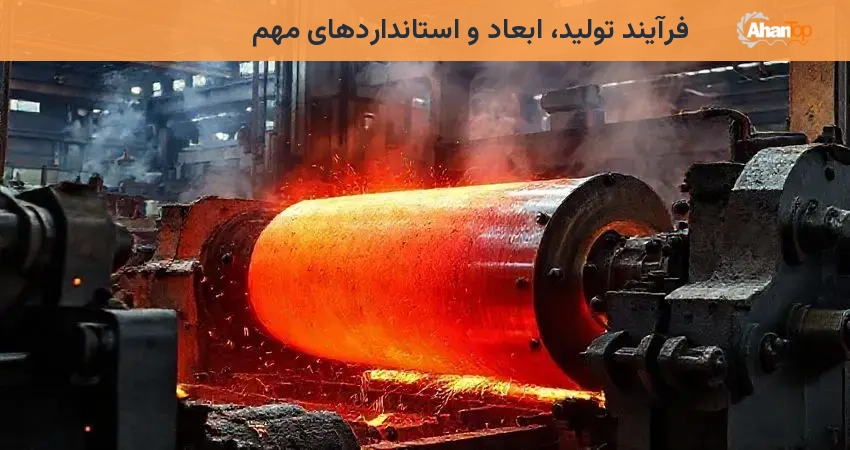

فرآیند تولید، ابعاد و استانداردهای مهم
فرآیند تولید ورق کله گاوی شامل چندین مرحله است که از مواد اولیه تا محصول نهایی را در بر می‌گیرد:
- تامین مواد اولیه:فولاد خام (شمش فولادی) به عنوان ماده اولیه اصلی مورد استفاده قرار می‌گیرد.
- نورد گرم:شمش‌ها در کوره‌های نورد گرم تا دمای معینی حرارت داده شده و سپس از بین غلتک‌ها عبور داده می‌شوند تا به ضخامت و ابعاد مورد نظر دست یابند.
- آج‌زنی:در مرحله نورد، برجستگی‌ها یا آج‌های خاص ورق کله گاوی روی سطح آن ایجاد می‌شود تا خاصیت ضد لغزش آن بهبود یابد.
- برش و شکل‌دهی:ورق‌های تولید شده به ابعاد استاندارد یا سفارشی برش خورده و شکل خاص کله گاوی به آن‌ها داده می‌شود.
- کنترل کیفیت:محصولات نهایی از نظر ابعاد، ضخامت، کیفیت سطح و خواص مکانیکی مورد بازرسی دقیق قرار می‌گیرند.
- گالوانیزاسیون (اختیاری):در صورت نیاز به مقاومت بیشتر در برابر خوردگی، ورق‌ها ممکن است با روش گالوانیزه گرم پوشش داده شوند.
ابعاد و ضخامت‌های رایج ورق کله گاوی در بازار ایران عبارتند از:
- ابعاد استاندارد:1x2 متر، 1.25x2.5 متر و 1.5x6 متر
- ضخامت‌ها:از 2 میلی‌متر (برای کاربردهای سبک یا تزئینی) تا 6 میلی‌متر و بالاتر (برای کاربردهای سنگین صنعتی و سازه‌ای)
استانداردهای مهمی که در تولید و استفاده از ورق کله گاوی رعایت می‌شوند، عبارتند از:
- DIN 59220
- ASTM A786
- EN 10025
- استاندارد ملی ایران ISIRI 3694
رعایت این استانداردها تضمین‌کننده کیفیت و عملکرد مطلوب ورق در سازه‌ها است.
مزایا، معایب و مقایسه با سایر ورق‌های آجدار
استفاده از ورق کله گاوی در سازه‌ها دارای مزایا و معایبی است که در ادامه به آن‌ها می‌پردازیم:
مزایا:
- افزایش ظرفیت باربری و مقاومت سازه در برابر نیروهای مختلف.
- بهبود عملکرد لرزه‌ای و افزایش شکل‌پذیری اتصالات.
- کاهش تمرکز تنش در ناحیه اتصال تیر به ستون.
- خاصیت ضد لغزش بسیار بالا به دلیل طراحی آجدار.
- تنوع در کاربردها، از سازه‌های عمرانی تا کف‌سازی صنعتی.
معایب:
- هزینه بالاتر نسبت به اتصالات ساده‌تر.
- نیاز به دقت و تخصص بالا در طراحی و اجرای اتصالات.
- زمان‌بر بودن فرآیند ساخت و نصب.
- وزن قابل توجه که ممکن است بر وزن کلی سازه بیفزاید.
مقایسه با ورق شطرنجی و عدسی
برای درک بهتر جایگاه ورق کله گاوی، مقایسه‌ای اجمالی با دو نوع دیگر از ورق‌های آجدار پرکاربرد، یعنی ورق شطرنجی و ورق عدسی، ارائه می‌شود:
| ویژگی / نوع ورق | ورق کله گاوی | ورق شطرنجی | ورق عدسی |
|---|---|---|---|
| نوع برجستگی | خطوط برجسته افقی و عمودی (شکل کله گاوی) | خطوط برجسته افقی و عمودی چند تایی (شکل شطرنجی) | برجستگی‌های بیضی‌شکل (شکل عدس) |
| قابلیت ضد لغزش | بسیار بالا | بالا | متوسط |
| میزان مقاومت ورق | بالا (به ویژه در اتصالات سازه‌ای) | متوسط | نسبتاً کم |
| کاربردهای مرسوم | افزایش مقاومت سازه، کف‌سازی صنعتی (پله و رمپ) | کف‌سازی (سالن‌های صنعتی، وسایل نقلیه، کف‌پوش) | پوشش تزئینی در دیوارها و کف‌های سبک |
راهنمای خرید، عوامل مؤثر بر قیمت و نکات اجرایی
برای خرید و اجرای موفق ورق کله گاوی، توجه به نکات زیر ضروری است:
عوامل مؤثر بر قیمت و توصیه‌های مهم خرید
قیمت ورق کله گاوی تحت تأثیر عوامل متعددی قرار دارد که مهم‌ترین آن‌ها عبارتند از:
- کیفیت و نوع فولاد (مانند ST37 یا ST52)
- ضخامت ورق
- فرآیند تولید (آجدار یا ساده، گالوانیزه یا بدون پوشش)
- ابعاد و استاندارد تولیدی
- نوسانات قیمت مواد اولیه در بازار جهانی فولاد
- هزینه‌های حمل و نقل
- میزان عرضه و تقاضا
برای خرید ورق کله گاوی، توصیه‌های مهم زیر را در نظر بگیرید:
- از تأمین‌کنندگان معتبر و شناخته‌شده خرید کنید که محصولات با کیفیت و مطابق با استانداردهای ملی و بین‌المللی ارائه می‌دهند.
- مشخصات فنی دقیق محصول شامل گرید فولاد، ضخامت، ابعاد و استانداردهای تولیدی را به دقت بررسی کنید.
- با توجه به کاربرد مورد نظر خود، ضخامت و نوع اتصال (جوشی یا پیچی) را با مشورت مهندسین سازه انتخاب نمایید.
نتیجه‌گیری
ورق کله گاوی به عنوان یک جزء حیاتی در سازه‌های فولادی، با ویژگی‌های منحصربه‌فرد و کاربردهای گسترده خود، نقشی کلیدی در افزایش ایمنی، دوام و پایداری سازه‌ها ایفا می‌کند. از تقویت اتصالات تیر به ستون در برابر بارهای لرزه‌ای تا کف‌سازی سطوح صنعتی با خاصیت ضد لغزش، این ورق فولادی راهکاری مطمئن و کارآمد ارائه می‌دهد. انتخاب و اجرای صحیح این ورق نیازمند دانش فنی و رعایت دقیق استانداردهاست تا حداکثر کارایی و طول عمر سازه تضمین شود و سرمایه‌گذاری شما به بهترین نحو ممکن محقق گردد.
