جدول استاندارد ورق‌های فلزی، مرجعی حیاتی در صنعت فلزات است که اطلاعات دقیق و جامعی درباره ابعاد، وزن و سایر مشخصات فنی انواع ورق‌های فلزی ارائه می‌دهد. در دنیای پیچیده فلزات، انتخاب صحیح ماده اولیه برای هر پروژه از اهمیت بالایی برخوردار است. این جداول، زبان مشترکی میان تولیدکنندگان، فروشندگان و خریداران ایجاد می‌کنند و نقشی کلیدی در تضمین کیفیت، انتخاب صحیح محصول و مدیریت هزینه‌ها ایفا می‌کنند. در این مقاله به بررسی جامع این جداول، اهمیت آن‌ها، پارامترهای کلیدی، فرمول محاسبه وزن و انواع ورق‌های فلزی رایج می‌پردازیم تا شما را در تصمیم‌گیری آگاهانه یاری رسانیم.
برای درک بهتر این مفاهیم، ابتدا یک نمای کلی از کاربردها و اهمیت ورق‌های فلزی را در نظر بگیرید.

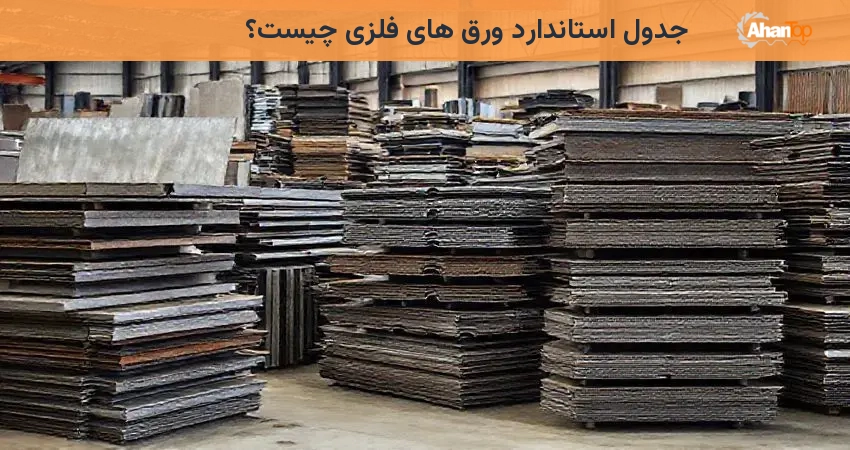

تعریف و اهمیت جداول استاندارد ورق های فلزی
جداول استاندارد ورق‌های فلزی، مجموعه‌ای از داده‌های سازمان‌یافته هستند که ویژگی‌های فیزیکی و مکانیکی ورق‌های تولیدی را بر اساس استانداردهای ملی و بین‌المللی مشخص می‌سازند. این جداول نه تنها به عنوان یک راهنمای فنی عمل می‌کنند، بلکه در فرآیند خرید و فروش نیز نقشی حیاتی ایفا می‌کنند. اهمیت آن‌ها از چند بعد قابل بررسی است:
- تضمین یکپارچگی و هماهنگی:این جداول، یک زبان مشترک برای همه فعالان صنعت، از جمله تولیدکنندگانی مانند فولاد مبارکه اصفهان، فولاد غرب و هفت الماس، فراهم می‌آورند.
- تضمین کیفیت و قابلیت اطمینان:ورق‌ها مطابق با مشخصات دقیق و کنترل‌شده‌ای تولید می‌شوند که به دوام، عملکرد و ایمنی محصولات نهایی در صنایع مختلف (مانند خودروسازی، ساختمان‌سازی، کشتی‌سازی، هوافضا و لوازم خانگی) کمک شایانی می‌کند.
- انتخاب مواد مناسب:این جداول راهنمایی ارزشمند برای انتخاب محصول مناسب برای کاربردهای خاص ارائه می‌کنند.
- مدیریت هزینه و قیمت‌گذاری:با ارائه اطلاعات دقیق وزن، تأثیر مستقیمی بر قیمت‌گذاری و محاسبه هزینه‌های نهایی می‌گذارند، زیرا قیمت‌گذاری ورق به شدت به وزن، ابعاد، ضخامت، نوع آلیاژ و گریدهای خاص فولاد (مانند ST52, A516, A283, ST37) وابسته است.
همانطور که کارشناسان آهن آنلاین نیز اشاره کرده‌اند:
به گفته کارشناسان آهن آنلاین: «یکی از پارامترهای استاندارد ورق‌های فلزی، نوع فولادی است که با آن ورق را می‌سازند و مورد دیگر که باید در ساخت ورق‌های فلزی رعایت شود، ابعاد ورق فلزی مانند ورق آجدار و گالوانیزه است. این ابعاد معمولاً در یک جدول وزنی نوشته می‌شود.»
این نقل قول بر اهمیت ابعاد و نوع فولاد در جداول وزنی تأکید می‌کند.
پارامترهای کلیدی و فرمول محاسبه وزن ورق
جداول استاندارد ورق‌های فلزی شامل پارامترهای مختلفی هستند که هر یک برای شناسایی و انتخاب ورق مورد نیاز اهمیت بسزایی دارند. آشنایی با این پارامترها و نحوه محاسبه وزن، برای هر خریدار یا مهندس ضروری است.
ابعاد، ضخامت و چگالی
پارامترهای اصلی شامل طول، عرض و ضخامت ورق هستند که معمولاً بر حسب میلی‌متر یا متر بیان می‌گردند. این ابعاد، اساس تعیین حجم و به تبع آن وزن ورق را تشکیل می‌دهند. چگالی فلز نیز یک فاکتور حیاتی است که نشان‌دهنده جرم واحد حجم آن است. برای مثال، چگالی آهن و استیل معمولاً حدود 7.86 تا 8 کیلوگرم بر میلی‌متر مکعب و چگالی آلومینیوم حدود 2.7 کیلوگرم بر میلی‌متر مکعب در نظر گرفته می‌شود. این مقادیر در محاسبات وزن ورق نقشی اساسی ایفا می‌کنند و در جداول استاندارد وزنی ورق روغنی، گالوانیزه و استیل معمولاً ذکر می‌شوند.
فرمول محاسبه وزن
برای محاسبه تقریبی وزن ورق‌های فلزی، می‌توان از فرمول زیر استفاده کرد:
وزن (کیلوگرم) = چگالی ورق (کیلوگرم بر میلی‌متر مکعب) × ضخامت ورق (میلی‌متر) × عرض ورق (متر) × طول ورق (متر)
فرض کنید می‌خواهید وزن یک ورق فولادی (با چگالی تقریبی 7.86 کیلوگرم بر میلی‌متر مکعب) با ضخامت 2 میلی‌متر، عرض 1 متر و طول 2 متر را محاسبه کنید:
وزن = 7.86 × 2 × 1 × 2 = 31.44 کیلوگرم
این فرمول به شما امکان می‌دهد تا با داشتن ابعاد و چگالی فلز، وزن تقریبی ورق مورد نظر خود را به دست آورید و بر اساس آن، قیمت نهایی را تخمین بزنید. هرچند برای دقت بالاتر، استفاده از باسکول توصیه می‌شود، اما این فرمول ابزاری کاربردی برای محاسبات اولیه و مقایسه قیمت‌ها به شمار می‌رود.
آشنایی با انواع ورق های فلزی رایج
صنعت فلزات طیف وسیعی از ورق‌ها را برای کاربردهای گوناگون تولید می‌کند که هر یک دارای استانداردهای خاص خود هستند. درک ویژگی‌های اصلی این ورق‌ها برای انتخاب صحیح ضروری است:
-

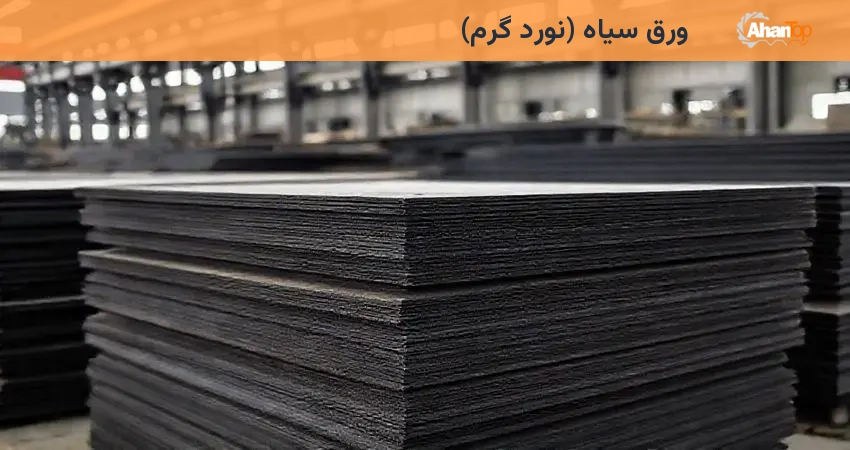

ورق سیاه (نورد گرم):این ورق‌ها از طریق فرآیند نورد گرم در دماهای بالا تولید می‌شوند و سطحی مات و تیره دارند. ورق سیاه در گریدهای مختلفی مانند ST37 (معمولی) و ST52 (صنعتی) عرضه می‌شود و کاربرد گسترده‌ای در ساختمان‌سازی، کشتی‌سازی، ساخت مخازن و صنایع سنگین دارد. جداول استاندارد ورق‌های فلزی نورد گرم، ابعاد و وزن این نوع ورق را مشخص می‌سازند.
جدول استاندارد ورق های فلزی نورد گرم
| طول (mm) | عرض (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|---|
| 2000 | 1000 | 2 | 32 |
| 6000 | 1500 | 20 | 1440 |
-
ورق روغنی (نورد سرد):این ورق‌ها با فرآیند نورد سرد تولید شده و دارای سطحی صاف، براق و صیقلی هستند. ورق روغنی در گریدهای ST12، ST13 و ST14 موجود است و به دلیل کیفیت ظاهری بالا، در صنایع خودروسازی، لوازم خانگی و محصولاتی که زیبایی اهمیت دارد، مورد استفاده قرار می‌گیرد. جدول استاندارد ورق‌های فلزی نورد سرد و جدول استاندارد وزنی ورق روغنی، مرجع اصلی این محصولات به شمار می‌روند.
جدول استاندارد ورق های فلزی نورد سرد
| طول (mm) | عرض (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|---|
| 2000 | 1000 | 0.30 | 5 |
| 2000 | 1000 | 2 | 32 |
جدول استاندارد وزنی ورق روغنی
| طول (mm) | عرض (mm) | ضخامت (mm) | چگالی (kg/mm³) | وزن (kg) |
|---|---|---|---|---|
| 2000 | 1000 | 0.5 | 7.86 | 8 |
| 2500 | 1250 | 1.5 | 7.86 | 38 |
-

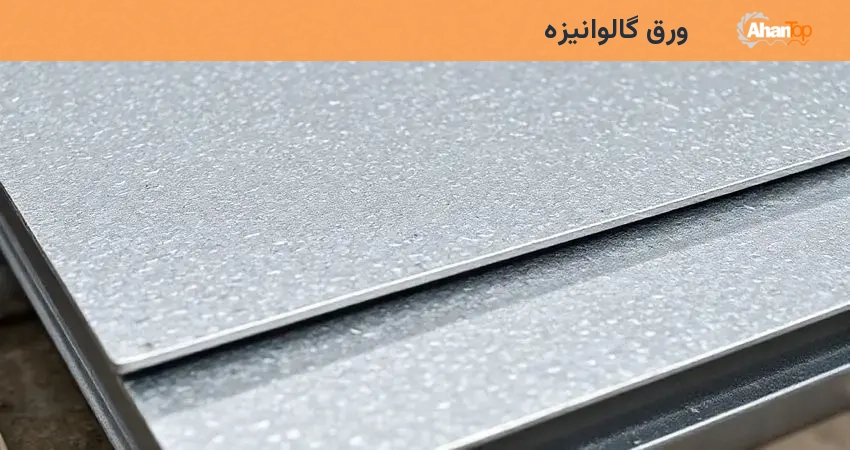

ورق گالوانیزه:ورق گالوانیزه با پوشش دادن ورق فولادی با لایه‌ای از فلز روی (زینک) تولید می‌شود تا مقاومت آن در برابر خوردگی و زنگ‌زدگی افزایش یابد. این ورق‌ها در استانداردهای بین‌المللی مختلفی مانند ASTM (مانند A653) و EN (مانند DX51D) تولید شده و در ساخت سقف‌ها، کانال‌های تهویه و محیط‌های مرطوب کاربرد دارند. جدول استاندارد ابعاد ورق گالوانیزه اطلاعات لازم را ارائه می‌کند.
جدول استاندارد ابعاد ورق گالوانیزه
| طول (m) | عرض (m) | ضخامت (mm) | چگالی (kg/mm³) | وزن (kg) |
|---|---|---|---|---|
| 2 | 1 | 0.5 | 7.86 | 8 |
| 6 | 1.25 | 0.5 | 7.86 | 30 |
-
ورق استیل (فولاد ضد زنگ):آلیاژی از آهن با حداقل 10.5 درصد کروم است که مقاومت فوق‌العاده‌ای در برابر خوردگی و زنگ‌زدگی دارد. ورق استیل در گریدهای متنوعی مانند 304 (رایج‌ترین) و 316 (مقاوم‌تر در برابر کلر) موجود است و به دلیل سطح صاف و براق، دوام بالا و قابلیت بازیافت، در صنایع غذایی، پزشکی، دکوراسیون و ساختمانی مورد استفاده قرار می‌گیرد. جدول استاندارد ورق استیل مرجع این محصولات به شمار می‌رود.
جدول استاندارد ورق استیل
| طول (m) | عرض (m) | ضخامت (mm) | چگالی (kg/mm³) | وزن (kg) |
|---|---|---|---|---|
| 2 | 1 | 0.4 | 7.86 | 6.2 |
| 2 | 1 | 3 | 7.86 | 40 |
-
ورق آجدار:این ورق‌ها دارای الگوهای برجسته (مانند لوزی، بادامی یا عدسی) بر روی سطح خود هستند که برای افزایش اصطکاک و جلوگیری از لغزش طراحی شده‌اند. ورق آجدار عمدتاً در کف‌پوش آسانسورها، پله‌های برقی، رمپ‌ها و کف کامیون‌ها به کار می‌رود. جدول استاندارد وزنی ورق آجدار به شما در انتخاب ضخامت و وزن مناسب کمک می‌کند.
جدول استاندارد وزنی ورق آجدار
| نوع ورق | طول (mm) | عرض (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|---|---|
| ورق آجدار 1.5 میل | 2000 | 1000 | 1.5 | 24 |
| ورق آجدار 8 میل | 6000 | 2000 | 8 | 168 |
-
ورق آلومینیوم:به دلیل وزن سبک، انعطاف‌پذیری بالا، مقاومت در برابر خوردگی و هدایت حرارتی و الکتریکی خوب، در صنایع هوافضا (مانند آلیاژ T6-6061), خودروسازی, بسته‌بندی و ساخت و ساز کاربرد فراوانی دارد. جدول استاندارد وزنی ورق آلومینیوم اطلاعات دقیقی از وزن بر اساس ابعاد و ضخامت ارائه می‌کند.
جدول استاندارد وزنی ورق آلومینیوم
| ابعاد (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|
| 1000x2000 | 0.4 | 2.2 |
| 1000x2000 | 3 | 16.5 |
-
ورق رنگی:این ورق‌ها در واقع ورق‌های گالوانیزه هستند که با یک لایه رنگ (معمولاً پلی‌استر) پوشش داده شده‌اند. ورق رنگی علاوه بر زیبایی، مقاومت بیشتری در برابر عوامل جوی دارد و در ساخت سقف‌های شیروانی، نمای ساختمان و لوازم خانگی استفاده می‌شود. جدول استاندارد ورق رنگی، ابعاد و وزن تقریبی این ورق‌ها را شامل می‌شود.
جدول استاندارد ورق رنگی
| ضخامت (mm) | عرض (mm) | طول (mm) | وزن تقریبی (kg) |
|---|---|---|---|
| 0.3 | 1000 | 2000 | 4.7 |
| 1 | 1250 | 2500 | 24.5 |
-

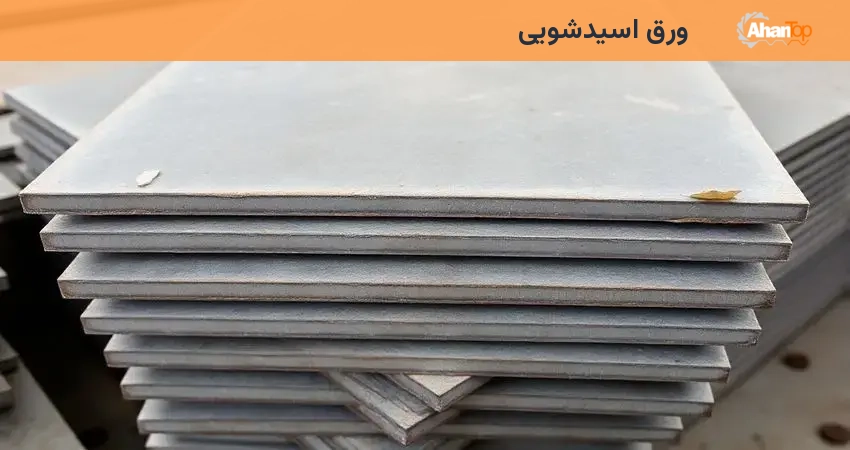

ورق اسیدشویی:ورق‌های نورد گرمی هستند که سطح آن‌ها با استفاده از اسید کلریدریک از ناخالصی‌ها و پوسته‌های اکسیدی پاک شده است. این فرآیند سطح ورق را یکنواخت و تمیز می‌کند و آن را برای فرآیندهای بعدی مانند نورد سرد یا تولید قطعات خودرو (با گریدهایی مانند CS, FS, BHS, DDS, EDDS, SS, HSLAS) آماده می‌سازد. جدول استاندارد ورق اسیدشویی، مرجع ابعاد و وزن این محصولات به شمار می‌رود.
جدول استاندارد ورق اسیدشویی
| طول (mm) | عرض (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|---|
| 2000 | 1000 | 1.5 | 24 |
| 2000 | 1000 | 6 | 96 |
سوالات متداول
در ادامه به برخی از سوالات رایج در مورد جداول استاندارد ورق‌های فلزی پاسخ می‌دهیم:
تفاوت ورق و صفحه چیست؟
به طور کلی، در صنعت فلزات، محصولاتی که ضخامت آن‌ها کمتر از 4 میلی‌متر باشد به عنوان «ورق» شناخته می‌شوند، در حالی که محصولاتی با ضخامت بیش از 4 میلی‌متر «صفحه» نامیده می‌شوند. این تمایز بیشتر در کاربردهای مهندسی و محاسبات مربوط به باربری و استحکام اهمیت پیدا می‌کند و در جداول استاندارد وزن ورق نازک فلزی، این تمایزات به وضوح دیده می‌شود.
جدول استاندارد وزن ورق نازک فلزی
| وزن (kg) | ضخامت (mm) | عرض (mm) | طول (mm) |
|---|---|---|---|
| 5 | 0.3 | 1000 | 2000 |
| 32 | 2 | 1000 | 2000 |
آیا جداول استاندارد برای همه تولیدکنندگان یکسان است؟
خیر، اگرچه استانداردهای بین‌المللی (مانند DIN, ASTM, EN, GOST, CAN/CSA G164, AS/NZS 4680, ISO 1461, BS WEN 10111, INSO, JIS) چارچوب‌های کلی را فراهم می‌کنند، اما هر تولیدکننده ممکن است جداول استانداردی خاص خود را داشته باشد که بر اساس فرآیندهای تولید، آلیاژهای مورد استفاده و تلرانس‌های کیفی آن‌ها، کمی متفاوت باشد. بنابراین، توصیه می‌شود قبل از خرید، به جداول استاندارد ارائه شده توسط تولیدکننده مورد نظر مراجعه شود تا از مطابقت کامل محصول با نیازهای پروژه اطمینان حاصل شود.
نتیجه گیری
جداول استاندارد ورق‌های فلزی ابزاری ضروری برای هر فعال در صنایع مرتبط با فلزات به شمار می‌روند. این جداول با ارائه اطلاعات دقیق و یکپارچه در مورد ابعاد، وزن و مشخصات فنی انواع ورق‌ها، به تضمین کیفیت، انتخاب هوشمندانه و مدیریت بهینه هزینه‌ها کمک شایانی می‌کنند. با درک صحیح این جداول و پارامترهای آن‌ها، می‌توان تصمیمات آگاهانه‌تری در فرآیند خرید و کاربرد ورق‌های فلزی اتخاذ کرد و از بروز خطاهای پرهزینه جلوگیری نمود. این دانش، شما را قادر می‌سازد تا با اطمینان خاطر بیشتری در بازار فلزات فعالیت کنید و بهترین انتخاب‌ها را برای پروژه‌های خود داشته باشید.
