ورق‌های فولادی، ستون فقرات صنایع بی‌شماری از ساخت‌وساز تا خودروسازی، نیازمند کیفیتی بی‌عیب و نقص هستند. کنترل کیفیت ورق فولادی، فرآیندی حیاتی است که تضمین می‌کند این محصولات، خواص مکانیکی و شیمیایی مورد نیاز برای کاربردهای حساس را دارا باشند. این راهنمای جامع به بررسی عمیق انواع روش‌های کنترل کیفیت ورق فولادی، عوامل مؤثر بر آن و نتایج حاصل از این آزمون‌ها می‌پردازد تا درک کاملی از این جنبه کلیدی صنعت فولاد ارائه دهد.

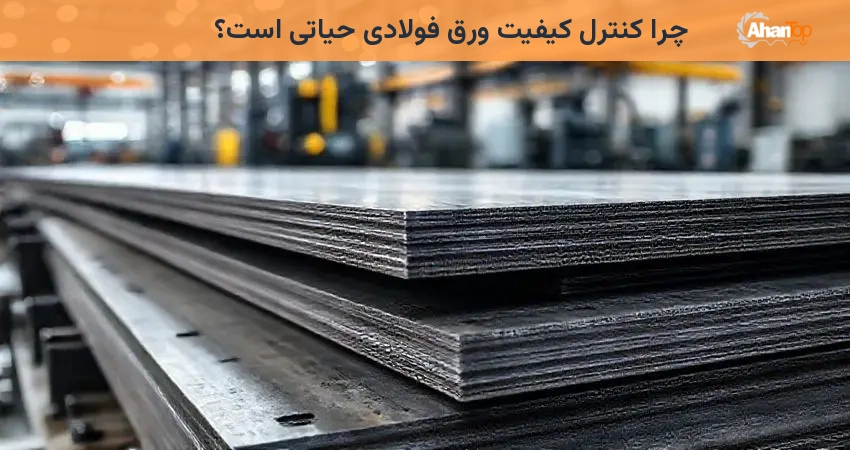

چرا کنترل کیفیت ورق فولادی حیاتی است؟
کیفیت ورق فولادی نه تنها بر عملکرد محصول نهایی، بلکه بر ایمنی و دوام سازه‌ها و تجهیزات تأثیر مستقیم دارد. در صنایعی مانند خودروسازی، کشتی‌سازی، ساخت مخازن تحت فشار و سازه‌های ساختمانی، هرگونه نقص کیفی می‌تواند منجر به خسارات جبران‌ناپذیر مالی و جانی شود. کنترل کیفیت دقیق، اطمینان می‌دهد که ورق‌ها دارای استحکام، مقاومت به ضربه، شکل‌پذیری، مقاومت به خوردگی، خستگی و خزش مطلوب برای کاربرد مورد نظر هستند. این فرآیند همچنین به صدور گواهینامه‌های استاندارد و تضمین مطابقت محصول با الزامات بین‌المللی، از جمله استانداردهای API برای لوله‌های نفت و گاز، کمک می‌کند.
مراحل کلی کنترل کیفیت در صنعت فولاد
کنترل کیفیت، فرآیندی مستمر است که در طول چرخه تولید محصول انجام می‌شود. به طور کلی، این فرآیند شامل سه مرحله اصلی است: مرحله پیشگیری که هدف آن کاهش احتمال بروز خطا قبل از تولید است؛ مرحله بازرسی که شامل شناسایی و حذف نقایص در حین یا پس از تولید است؛ و مرحله پذیرش که در آن نتایج تولید در محدوده قابل قبول استانداردهای کیفی قرار می‌گیرند. در زمینه ورق‌های فولادی، تمرکز عمده بر بازرسی و آزمون‌های پس از تولید است که شامل ارزیابی دقیق خواص مکانیکی و شیمیایی می‌شود.
عوامل مؤثر بر خواص مکانیکی و کیفیت ورق فولادی
خواص مکانیکی ورق‌های فولادی، که اساس کیفیت آن‌ها را تشکیل می‌دهند، تحت تأثیر عوامل متعددی در فرآیند تولید قرار می‌گیرند. این عوامل شامل ترکیب شیمیایی دقیق فولاد، درجه حرارت پیش‌گرم کردن تختال در کوره و زمان حرارت‌دهی آن، میزان کاهش ضخامت در آخرین پاس نورد، درجه حرارت پاس آخر نورد و درجه حرارت کلاف‌پیچی هستند. کنترل دقیق این پارامترها در هر مرحله از تولید، برای دستیابی به ورق‌هایی با خواص مکانیکی و عملکردی مطلوب ضروری است. به عنوان مثال، شرکت‌هایی مانند فولاد مبارکه با کنترل دقیق این عوامل، محصولات با کیفیت بالا تولید می‌کنند.
- ترکیب شیمیایی دقیق فولاد
- درجه حرارت پیش‌گرم کردن تختال در کوره و زمان حرارت‌دهی آن
- میزان کاهش ضخامت در آخرین پاس نورد
- درجه حرارت پاس آخر نورد
- درجه حرارت کلاف‌پیچی
دسته‌بندی اصلی روش‌های کنترل کیفیت ورق فولادی
روش‌های کنترل کیفیت ورق فولادی به دو دسته کلی تقسیم می‌شوند که هر یک رویکرد و کاربرد خاص خود را دارند. این دو دسته شامل تست‌های مخرب و تست‌های غیرمخرب هستند. تست‌های مخرب، همانطور که از نامشان پیداست، با تغییر شکل دائمی یا تخریب نمونه، خواص مکانیکی آن را ارزیابی می‌کنند. در مقابل، تست‌های غیرمخرب بدون وارد آوردن هیچ‌گونه آسیبی به قطعه، عیوب و ویژگی‌های آن را بررسی می‌کنند. انتخاب روش مناسب به نوع ورق، کاربرد نهایی و خواصی که باید ارزیابی شوند، بستگی دارد و هر دو دسته برای تضمین جامع کیفیت ضروری هستند.
| ویژگی | تست‌های مخرب | تست‌های غیرمخرب |
|---|---|---|
| هدف | تخریب نمونه برای ارزیابی خواص مکانیکی نهایی | بررسی بدون آسیب به قطعه برای شناسایی عیوب |
| کاربرد اصلی | تعیین استحکام، سختی، چقرمگی و رفتار ماده تحت بار | شناسایی ترک‌ها، حفره‌ها، ناخالصی‌ها و بررسی ضخامت |
| نمونه‌برداری | نیاز به نمونه جداگانه از محصول | قابل اجرا بر روی محصول نهایی یا حین سرویس |
| قابلیت استفاده مجدد | نمونه‌ها پس از تست غیرقابل استفاده هستند | قطعه پس از تست قابل استفاده مجدد است |
| اطلاعات حاصل | استحکام تسلیم، کششی، درصد ازدیاد طول، سختی، انرژی ضربه | موقعیت و اندازه عیوب سطحی و داخلی، تغییرات ساختاری |
تست‌های مخرب ورق فولادی: ارزیابی تا نقطه شکست
تست‌های مخرب با اعمال نیرو تا مرحله شکست نمونه، اطلاعات حیاتی در مورد خواص مکانیکی ورق فولادی ارائه می‌دهند. این آزمون‌ها برای تعیین مقاومت نهایی، استحکام، و رفتار ماده تحت بارهای مختلف ضروری هستند و معمولاً بر روی نمونه‌های کوچک‌تر از ورق اصلی انجام می‌شوند.

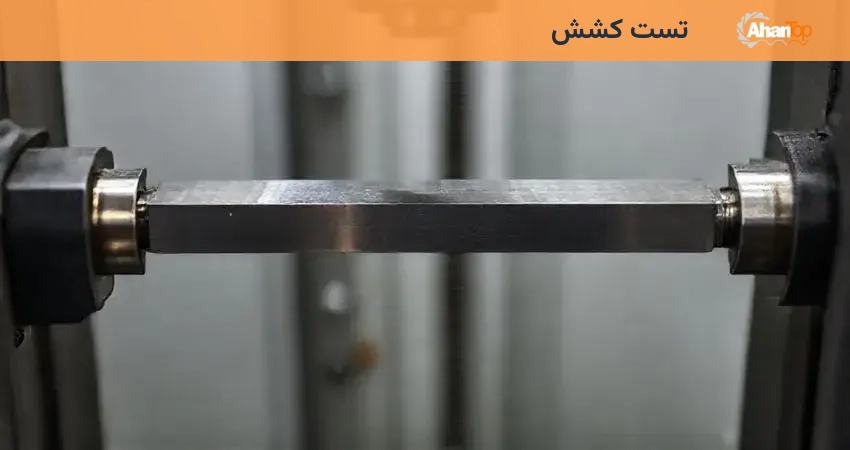

تست کشش
تست کشش یکی از مهم‌ترین آزمون‌ها برای تعیین استحکام تسلیم، استحکام کششی نهایی و درصد ازدیاد طول ورق فولادی است. این پارامترها برای طراحی سازه‌ها و قطعاتی که تحت بارهای کششی قرار می‌گیرند، حیاتی هستند و رفتار ماده را در برابر تغییر شکل پلاستیک نشان می‌دهند. نتایج این تست، اطلاعات کلیدی برای مهندسان فراهم می‌کند.
تست سختی و سختی‌پذیری
تست سختی مقاومت ماده در برابر فرورفتگی یا خراش را اندازه‌گیری می‌کند و با روش‌هایی مانند برینل، راکول و ویکرز انجام می‌شود. سختی‌پذیری (آزمایش جومینی) نیز قابلیت سخت شدن یک قطعه و عمق لایه سخت شده پس از کوئنچ را مشخص می‌کند که برای فولادهای عملیات حرارتی شده اهمیت دارد. استاندارد ASTM A255-10 روش انجام تست جومینی را مشخص می‌کند.
تست ضربه
آزمایش ضربه، مانند تست شارپی، رفتار ورق فولادی را تحت بارگذاری دینامیکی و ناگهانی ارزیابی می‌کند. این تست میزان انرژی جذب شده توسط ماده قبل از شکست را تعیین کرده و برای کاربردهایی که قطعه در معرض ضربه قرار می‌گیرد، حیاتی است، به ویژه در دماهای پایین.
تست خوردگی
تست خوردگی مقاومت ورق فولادی را در برابر تخریب ناشی از واکنش‌های شیمیایی، الکتروشیمیایی یا متالورژیکی با محیط اطراف می‌سنجد. این آزمون به ویژه برای ورق‌های مورد استفاده در ساخت مخازن، خطوط لوله و سازه‌های دریایی که در محیط‌های خورنده قرار دارند، اهمیت بالایی دارد و طول عمر محصول را تضمین می‌کند.
سایر تست‌های مخرب
علاوه بر موارد فوق، تست‌های مخرب دیگری نیز وجود دارند که هر یک جنبه خاصی از خواص مکانیکی ورق فولادی را بررسی می‌کنند. این موارد شامل تست فشاری (برای مقاومت در برابر بارهای فشاری)، تست خستگی (برای مقاومت در برابر بارهای چرخه‌ای)، تست سایش/فرسایش (مانند تست پین روی دیسک)، تست خزش (برای رفتار در دمای بالا و بار ثابت)، تست ماشین‌کاری (سهولت پردازش، مانند فولاد AISI1112)، تست شکل‌پذیری/قابلیت فرم‌دهی و بررسی‌های متالوگرافی/ریزساختاری (تحلیل فازها، اندازه دانه و ترکیب شیمیایی) هستند.
- تست فشاری (برای مقاومت در برابر بارهای فشاری)
- تست خستگی (برای مقاومت در برابر بارهای چرخه‌ای)
- تست سایش/فرسایش (مانند تست پین روی دیسک)
- تست خزش (برای رفتار در دمای بالا و بار ثابت)
- تست ماشین‌کاری (سهولت پردازش، مانند فولاد AISI1112)
- تست شکل‌پذیری/قابلیت فرم‌دهی
- بررسی‌های متالوگرافی/ریزساختاری (تحلیل فازها، اندازه دانه و ترکیب شیمیایی)
تست‌های غیرمخرب ورق فولادی: بررسی بدون آسیب
تست‌های غیرمخرب امکان ارزیابی کیفیت ورق فولادی را بدون وارد آوردن هیچ‌گونه آسیبی به قطعه فراهم می‌کنند. این روش‌ها برای بازرسی قطعاتی که پس از آزمون باید مورد استفاده قرار گیرند، ایده‌آل هستند و به ویژه در بازرسی‌های حین سرویس کاربرد دارند.
بازرسی چشمی
نخستین و ساده‌ترین مرحله کنترل کیفیت، بازرسی چشمی است. در این روش، افراد باتجربه با چشم غیرمسلح عیوب ظاهری مانند تاب‌دار بودن، پیچش شدید، ترک‌های سطحی یا چاک‌دار بودن ورق را شناسایی می‌کنند. دقت این تست به مهارت بازرس بستگی دارد و معمولاً به عنوان مرحله اولیه در تمامی بازرسی‌ها انجام می‌شود.
تست رادیوگرافی
تست رادیوگرافی با استفاده از اشعه ایکس یا گاما، قادر است از ضخامت‌های بالای فلز عبور کرده و عیوب داخلی مانند حفره‌های گازی، تخلخل‌ها، ناخالصی‌ها و نقص‌های جوش را شناسایی کند. این روش برای ارزیابی ساختار درونی قطعات و تضمین یکپارچگی آن‌ها بسیار مؤثر است.
تست ذرات مغناطیسی
آزمایش ذرات مغناطیسی (مگنافلوکس) برای تشخیص ترک‌ها، پارگی‌ها و ناپیوستگی‌های سطحی و زیرسطحی در ورق‌های فولادی فرومغناطیس به کار می‌رود. در این روش، پس از مغناطیسی کردن نمونه و پاشیدن پودر آهن ریز، ذرات در محل عیوب تجمع یافته و آن‌ها را نمایان می‌کنند.
تست اولتراسونیک
تست اولتراسونیک (UT) با استفاده از امواج صوتی با فرکانس بالا، عیوبی مانند تورق (لامینیشن)، ترک‌های داخلی، تخلخل و ناخالصی‌های بزرگ غیرفلزی را در ورق‌های فولادی شناسایی می‌کند. این روش با تحلیل بازتاب امواج صوتی، محل و اندازه عیوب را مشخص می‌سازد و برای بررسی ضخامت نیز کاربرد دارد.
تست جریان گردابی (Eddy Current)
تست جریان گردابی برای تشخیص عیوب سطحی و زیرسطحی، تغییرات ترکیبی، سختی و بررسی اثرات عملیات حرارتی در مواد رسانای الکتریکی، از جمله ورق‌های فولادی، استفاده می‌شود. این روش با القای جریان‌های گردابی و اندازه‌گیری تغییرات میدان مغناطیسی ناشی از عیوب یا تغییرات ماده کار می‌کند.
روش‌های نوین بهینه‌سازی و مکانیزم‌های مقاوم‌سازی
صنعت فولاد همواره در جستجوی روش‌هایی برای بهبود خواص ورق‌ها و افزایش کارایی آن‌ها است. فرآیند نورد کنترل شده (Controlled Rolling Process)، مانند سیستم NORD CONTROL SHODE، یکی از این روش‌های پیشرفته است که با ترکیب تغییر شکل پلاستیک و عملیات حرارتی (عملیات ترمومکانیکال)، خواص مکانیکی و ریزساختاری مطلوب را در ورق‌ها ایجاد می‌کند. این فرآیند به بهبود چقرمگی، استحکام، شکل‌پذیری و قابلیت جوشکاری کمک می‌کند. پارامترهای کلیدی در این فرآیند شامل درجه حرارت نورد نهایی و درجه حرارت کلاف‌پیچی هستند. علاوه بر این، مکانیزم‌های مقاوم‌سازی مانند ریز کردن دانه‌ها، تشکیل محلول جامد، تشکیل فازهای مختلف و رسوب سختی نیز به افزایش استحکام و دوام ورق‌های فولادی کمک شایانی می‌کنند. این پیشرفت‌ها امکان تولید بیش از 3500 گرید فولاد را فراهم کرده است.
- ریز کردن دانه‌ها (Grain refinement)
- تشکیل محلول جامد (Solid solution strengthening)
- تشکیل فازهای مختلف (Second phase strengthening)
- رسوب سختی (Precipitation hardening)
نتایج کنترل کیفیت و اهمیت گواهینامه‌ها
نتایج حاصل از آزمون‌های کنترل کیفیت، اطلاعات دقیقی از خواص و عملکرد ورق فولادی ارائه می‌دهند. در صورت موفقیت‌آمیز بودن این آزمون‌ها و مطابقت با استانداردهای مربوطه، گواهینامه کنترل کیفیت برای محصول صادر می‌شود. این گواهینامه شامل جزئیات تست‌های انجام شده و نتایج آن‌ها است و به عنوان سندی معتبر، کیفیت و استاندارد بودن ورق را تأیید می‌کند. وجود این گواهینامه‌ها برای خریداران و مصرف‌کنندگان اهمیت بالایی دارد، زیرا اطمینان از کیفیت محصول را فراهم کرده و بر انتخاب و کاربرد صحیح ورق در صنایع مختلف تأثیرگذار است. در صورت عدم تطابق با استانداردها، محصول ممکن است رد، بازفرآوری یا به عنوان ضایعات طبقه‌بندی شود. همچنین، کیفیت نهایی و فرآیندهای کنترل کیفیت، از جمله تأیید توسط نهادهای بازرسی شخص ثالث، بر قیمت ورق فولادی نیز اثر مستقیم دارد؛ ورق‌های با کیفیت بالاتر و فرآیندهای تولید پیشرفته‌تر، معمولاً قیمت بیشتری دارند.
جمع‌بندی: تضمین کیفیت، ستون فقرات صنعت فولاد
کنترل کیفیت ورق فولادی فرآیندی پیچیده اما ضروری است که از مراحل اولیه تولید تا محصول نهایی را در بر می‌گیرد. از بازرسی چشمی ساده تا آزمون‌های مخرب و غیرمخرب پیشرفته، هر مرحله با هدف تضمین بالاترین سطح کیفیت و ایمنی انجام می‌شود. با توجه به کاربردهای گسترده و حساس ورق‌های فولادی در صنایع مختلف، درک و اجرای دقیق این روش‌ها، نه تنها به افزایش طول عمر و عملکرد محصولات کمک می‌کند، بلکه از بروز خطرات و خسارات احتمالی نیز جلوگیری به عمل می‌آورد. آینده کنترل کیفیت در صنعت فولاد نیز با اتوماسیون و تحلیل داده‌های پیشرفته، به سمت دقت و کارایی بیشتر پیش می‌رود. در نهایت، تضمین کیفیت، ستون فقرات اعتماد در صنعت فولاد و عامل کلیدی در توسعه پایدار آن است.
