تیر ورق چیست ؟ کاربردها و نحوه اجرای آن

در دنیای ساخت‌وساز مدرن، مواجهه با چالش بارهای سنگین و نیاز به دهانه‌های وسیع، مهندسان را به سمت راه‌حل‌های نوآورانه سوق داده است. در این میان، تیر ورق به عنوان یک مقطع فولادی قدرتمند، نقش محوری ایفا می‌کند. این مقاله به شما کمک می‌کند تا درک جامعی از تیر ورق، کاربردها، نحوه اجرا و تفاوت‌های آن با تیرآهن‌های معمولی به دست آورید.

تیر ورق چیست؟ تعریف و ضرورت استفاده

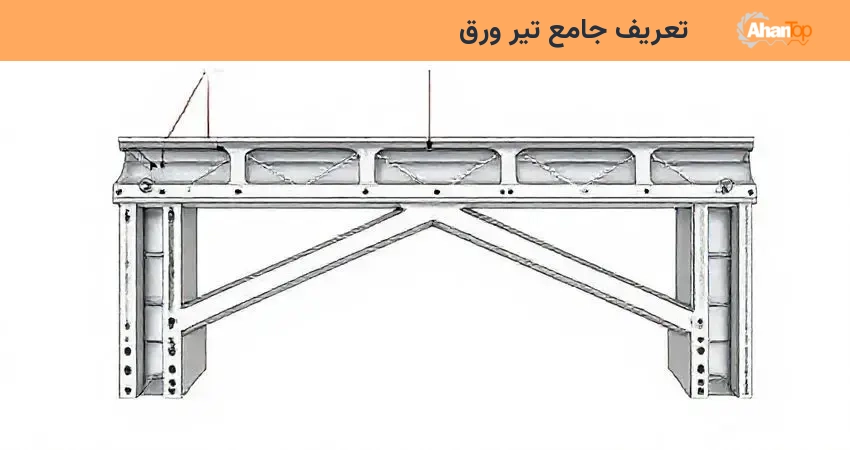

تعریف جامع تیر ورق

تیر ورق (Plate Girder) یک مقطع فولادی سازه‌ای است که از اتصال و جوشکاری سه ورق فولادی مجزا به یکدیگر شکل می‌گیرد. این سه ورق شامل یک ورق عمودی به نام «جان» و دو ورق افقی به نام «بال» (یکی در بالا و دیگری در پایین جان) هستند که در مجموع شکلی شبیه به حرف «I» انگلیسی را تشکیل می‌دهند. تیر ورق به طور خاص برای تحمل بارهای بسیار سنگین، لنگرهای خمشی و نیروهای برشی بالا طراحی شده است و در سازه‌هایی با دهانه‌های بلند و تحت فشارهای زیاد کاربرد دارد. این ویژگی امکان طراحی سفارشی برای نیازهای خاص هر پروژه را فراهم می‌کند.

چرا به تیر ورق نیاز داریم؟

نیاز به تیر ورق زمانی مطرح می‌شود که تیرآهن‌های نورد شده معمولی (مانند IPE یا هاش) به دلیل محدودیت‌های ابعادی و ظرفیت باربری، قادر به پاسخگویی به الزامات طراحی نباشند. در سازه‌هایی با دهانه‌های بسیار بلند (مثلاً بیش از ۲۰ متر) و بارهای فوق‌العاده سنگین، افزایش عمق و سختی مقطع برای تحمل لنگرهای خمشی و نیروهای برشی بالا ضروری است. فرآیند نورد گرم برای تولید تیرآهن‌های با عمق بسیار زیاد محدودیت‌هایی دارد. تیر ورق با امکان ساخت در ابعاد دلخواه، راه‌حلی ایده‌آل برای این چالش‌ها ارائه می‌دهد و به مهندسان اجازه می‌دهد تا مقاطعی با مقاومت و استحکام مورد نیاز را طراحی کنند.

اجزا و ساختار تیر ورق

جان تیر (Web Plate) و بال‌های تیر (Flanges Plate)

هر تیر ورق از یک صفحه عمودی به نام «جان» و دو صفحه افقی به نام «بال» تشکیل شده است. جان تیر وظیفه اصلی تحمل نیروهای برشی را بر عهده دارد و بال‌ها را در فاصله مشخصی از یکدیگر نگه می‌دارد. بال‌های تیر، که در بالا و پایین جان قرار می‌گیرند، مسئول مقاومت در برابر بارهای خمشی هستند؛ بال بالایی در برابر نیروهای فشاری و بال پایینی در برابر نیروهای کششی مقاومت می‌کند. ضخامت و عرض این اجزا بر اساس نیازهای طراحی و میزان بار وارده تعیین می‌شود.

سخت کننده‌ها (Stiffeners): نقش و انواع

سخت‌کننده‌ها ورق‌های فولادی تقویتی هستند که به منظور افزایش مقاومت و استحکام تیر ورق، به‌ویژه در برابر کمانش جان تیر و نیروهای برشی و خمشی، به جان تیر جوش داده می‌شوند. این ورق‌ها، که به آن‌ها استیفنر نیز گفته می‌شود، ظرفیت باربری تیر را افزایش داده و تنش‌های برشی را کاهش می‌دهند. سخت‌کننده‌ها به دو دسته اصلی تقسیم می‌شوند:

• سخت‌کننده‌های عمودی (عرضی):شامل سخت‌کننده‌های انتهایی (برای انتقال بار به تکیه‌گاه و جلوگیری از کمانش در نقاط اتصال) و میانی (برای بارهای متمرکز و جلوگیری از کمانش).
• سخت‌کننده‌های افقی (طولی):این سخت‌کننده‌ها به موازات بال‌ها در طول جان تیر قرار می‌گیرند و مقاومت جان در برابر کمانش را به طور قابل توجهی افزایش می‌دهند.

فرآیند ساخت و انواع تیر ورق

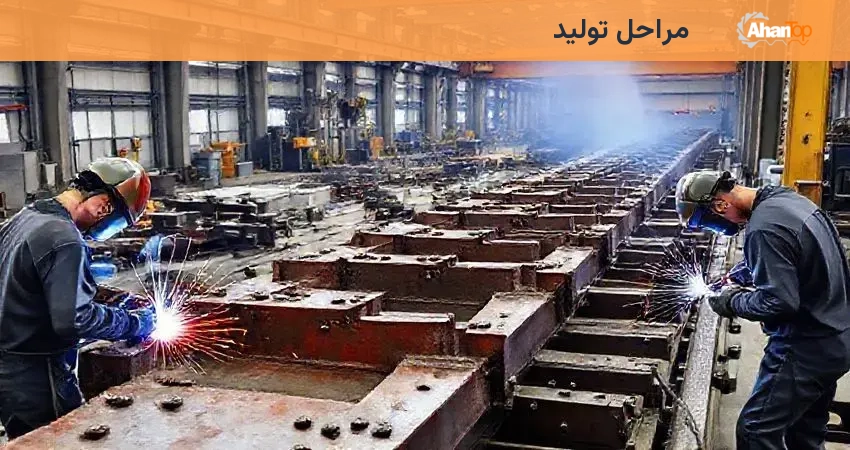

مراحل تولید

تولید تیر ورق یک فرآیند چند مرحله‌ای است که دقت بالایی را می‌طلبد. ابتدا، ورق‌های فولادی (معمولاً ورق سیاه با گریدهایی مانند ST37 یا ST52) با استفاده از دستگاه‌های برش پیشرفته مانند CNC یا گیوتین به ابعاد دقیق جان و بال‌ها برش داده می‌شوند. سپس، این ورق‌ها در یک فیکسچر مخصوص مونتاژ شده و با استفاده از روش‌های جوشکاری با کیفیت بالا (اغلب جوش زیر پودری یا جوش CO2) به یکدیگر متصل می‌شوند. پس از جوشکاری اولیه و بازرسی دقیق درزها، عملیات «تاب‌گیری» برای از بین بردن تنش‌های پسماند و اعوجاج‌های ناشی از حرارت جوش انجام می‌شود. در نهایت، جوشکاری‌های تکمیلی، نصب سخت‌کننده‌ها و سایر ملحقات صورت می‌گیرد و در صورت لزوم، پوشش‌های محافظ در برابر خوردگی اعمال می‌شود.

انواع تیر ورق

تیر ورق‌ها را می‌توان بر اساس روش اتصال اجزا یا شکل جان آن‌ها دسته‌بندی کرد. رایج‌ترین نوع، تیر ورق جوشکاری شدهاست که امروزه به دلیل استحکام بالا و انعطاف‌پذیری در طراحی، پرکاربردترین نوع محسوب می‌شود. در گذشته، تیر ورق میخ پرچینیز مورد استفاده قرار می‌گرفت که در آن ورق‌ها با پرچ به هم متصل می‌شدند، اما امروزه کمتر رایج است. یکی از نوآوری‌های مدرن، تیر ورق با جان موجداراست. در این نوع، جان تیر به جای صاف بودن، دارای موج‌های سینوسی است که مقاومت آن را در برابر کمانش افزایش داده و در عین حال وزن سازه را کاهش می‌دهد، که منجر به بهره‌وری بیشتر و صرفه‌جویی در مصرف فولاد می‌شود.

کاربردها، مزایا و معایب تیر ورق

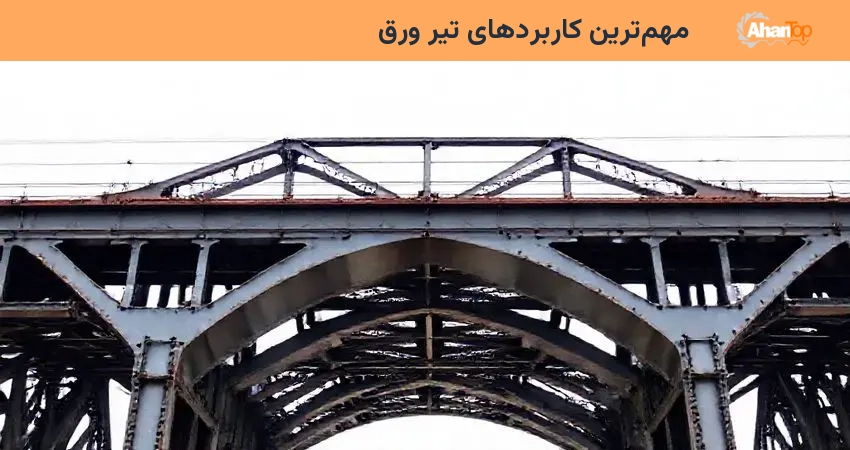

مهم‌ترین کاربردهای تیر ورق

تیر ورق به دلیل ظرفیت باربری فوق‌العاده و توانایی پوشش دهانه‌های بلند، در پروژه‌های عمرانی و صنعتی گسترده‌ای به کار می‌رود. از جمله مهم‌ترین کاربردهای تیر ورق می‌توان به موارد زیر اشاره کرد:

• پل‌سازی:به‌ویژه در ساخت پل‌های راه‌آهن و جاده‌ای با دهانه‌های طولانی، تیر ورق به عنوان عضو اصلی عرشه پل عمل می‌کند.
• صنایع سنگین:در ساخت سکوهای نفتی و گازی، جرثقیل‌های غول‌پیکر و بالابرهای صنعتی.
• ساختمان‌های صنعتی:به عنوان تیرهای اصلی در سالن‌های صنعتی، کارخانجات و سوله‌ها با دهانه‌های بزرگ (معمولاً تا ۱۹ متر به صورت اقتصادی و تا ۴۰-۵۰ متر در حالت کلی).
• کشتی‌سازی:در ساخت بدنه و سازه‌های داخلی کشتی‌های بزرگ.

این مقاطع در هر جایی که نیاز به تحمل بارهای عظیم و انتقال آن‌ها به ستون‌ها باشد، انتخاب اول مهندسان هستند.

مزایا و چالش‌های استفاده

استفاده از تیر ورق مزایای قابل توجهی دارد، از جمله ظرفیت باربری بسیار بالا، مقاومت عالی در برابر خستگی، انعطاف‌پذیری در طراحی ابعاد و اشکال سفارشی، و سرعت نسبی در ساخت (در مقایسه با برخی روش‌های دیگر). با این حال، چالش‌هایی نیز به همراه دارد؛ وزن بالای آن می‌تواند حمل و نقل را دشوار و پرهزینه کند (به خصوص برای طول‌های بیش از ۱۲ متر)، طراحی آن پیچیدگی‌های خاص خود را دارد، و از نظر زیبایی معماری ممکن است کمتر مورد پسند باشد. همچنین، مانند سایر مقاطع فولادی، در معرض خوردگی و زنگ‌زدگی قرار دارد که نیازمند محافظت است.

تفاوت‌های کلیدی تیر ورق با تیرآهن

تفاوت در تولید و ابعاد

یکی از اصلی‌ترین تفاوت‌ها بین تیر ورق و تیرآهن معمولی (مانند IPE، INP یا هاش) در فرآیند تولید و ابعاد آن‌هاست. تیرآهن‌ها معمولاً به روش نورد گرم و به صورت یکپارچه از یک شمش فولادی تولید می‌شوند و دارای ابعاد استاندارد و از پیش تعیین شده‌ای هستند. این در حالی است که تیر ورقبه صورت سفارشی و از اتصال (جوشکاری) سه ورق فولادی مجزا ساخته می‌شود. این روش ساخت، انعطاف‌پذیری بی‌نظیری در ابعاد (ارتفاع، عرض بال و ضخامت جان و بال) فراهم می‌کند و امکان تولید مقاطعی بسیار بزرگ‌تر و متناسب با نیازهای دقیق هر پروژه را می‌دهد که از محدودیت‌های ابعادی تیرآهن‌های نورد شده فراتر می‌رود.

تفاوت در عملکرد و ظرفیت باربری

تیر ورق و تیرآهن در نقش سازه‌ای و ظرفیت باربری نیز تفاوت‌های عمده‌ای دارند. تیر ورق عمدتاً به عنوان عضو اصلی و افقی در سازه‌هایی با دهانه‌های بسیار بلند و بارهای سنگین و دینامیکی (مانند بارهای ناشی از حرکت قطار یا جرثقیل‌ها) طراحی می‌شود. این مقاطع، بارهای عظیم را مستقیماً به ستون‌ها منتقل می‌کنند. در مقابل، تیرآهن‌های معمولی اغلب به عنوان اعضای ثانویه یا در سازه‌هایی با دهانه‌های کوتاه‌تر و بارهای سبک‌تر به کار می‌روند. ظرفیت تحمل لنگر خمشی و نیروهای برشی در تیر ورق به دلیل ابعاد بزرگ‌تر و امکان بهینه‌سازی مقطع، به مراتب بالاتر از تیرآهن‌های استاندارد است.

نتیجه‌گیری

تیر ورق به عنوان یک راهکار مهندسی پیشرفته، سنگ بنای بسیاری از سازه‌های عظیم و پروژه‌های زیربنایی است. با درک جامع از تعریف، اجزا، فرآیند ساخت، کاربردها و تفاوت‌های آن با تیرآهن، می‌توان به اهمیت این مقطع فولادی در تضمین پایداری و ایمنی سازه‌های مدرن پی برد. انتخاب صحیح بین تیر ورق و تیرآهن، کلید طراحی اقتصادی و کارآمد در صنعت ساختمان‌سازی است.
