ساندویچ پانل‌ها مصالحی هستند که از سه لایه تشکیل شده و وظیفه اصلی آن‌ها عایق‌کاری حرارتی است. نحوه قرارگیری لایه‌های ساندویچ پانل‌ها به گونه‌ای است که یک لایه نازک در بین دو لایه محکم قرار گرفته است. این پانل‌ها معمولا در مکان‌های کوچکی که قادر به تحمل سقف‌های بتنی نیستند، کاربرد دارند.
جنس لایه‌های به کار برده شده در پانل‌های ساندویچی از آلومینیوم بوده و بسیار قابل انعطاف هستند. استاندارد ضخامت ساندویچ پانل‌ها بین 2 الی 10 سانتی متر بوده و عرض آن بر حسب سفارش مشتری متغیر می‌باشد. وزن استاندارد این پانل‌ها نیز بین 25 الی 60 کیلوگرم بوده و نسبت به کامپوزیت‌های قدیمی بسیار سبک هستند.
انواع ساندویچ پانل
ساندویچ پانل‌ها بر اساس نوع کاربرد به دو نوع دیواری و سقفی دسته‌بندی می‌شوند.
ساندویچ پانل سقفی
پانل‌های سقفی همانطور که از نامشان پیداست در سقف‌ها اجرا می‌شوند. عرض تمامی پانل‌های سقفی ثابت بوده و در ابعاد 1.08 متر می‌باشند. طول این پانل‌ها بین 2 الی 12 متر و ضخامت آن‌ها از 5 الی 10 سانتی متر متغیر است. ساندویچ پانل‌های سقفی در مدل‌های سفالی و ذوزنقه‌ای عرضه شده که هر کدام دارای انواع ساده و پیچ مخفی می‌باشند.
ساندویچ پانل دیواری
این پانل‌ها در نمای ساختمان‌ها و دیواره‌ها اعمال می‌شوند. این پانل‌ها در عرض 1.15 متر و ضخامت 4 الی 8 سانتی متر تولید می‌شوند. طول پانل‌ها نیز بسته به سلیقه مشتری از 2 الی 12 متر متغیر است. این پانل‌ها در انواع مختلفی نظیر پیچ مخفی، ساده و شیاردار تولید و با قیمت‌های مختلفی به فروش می‌رسند. جنس ورق پانل‌های دیواری از آلومینیوم، روی و نوعی فولاد مخصوص می‌باشد.
لزوم استفاده از ساندویچ پانل‌ها
از آنجایی که قیمت اجرای سقف‌های سنتی بسیار گران است، بهتر است از پانل‌های ساندویچی استفاده کرد. این پانل‌ها در برابر آتش سوزی و زلزله بسیار مقاوم هستند و عایق خوبی برای جلوگیری از انتقال صدا می‌باشند. از دیگر مزایایی که لزوم استفاده از ساندویچ پانل‌ها را ضروری می‌کند، قابلیت بازیافت آن‌هاست. همچنین، لایه‌های اعمال شده در این پانل‌ها عایق مناسبی برای جلوگیری از اتلاف انرژی بوده و تا حد زیادی هزینه‌های سوخت را کاش می‌دهند.
کاربرد ساندویچ پانل‌ها
به دلیل ویژگی‌های زیاد این پانل‌ها موارد استفاده از آن‌ها نیز بسیار زیاد بوده که در ادامه به مهمترین آن‌ها اشاره می‌کنیم:
استفاده در ساخت سالن‌ها و سوله‌های ورزشی
ساخت انواع کانکس‌ها و کاروان‌های سیار
استفاده در دیوارهای سردخانه
استفاده در اتاق‌های ایزوله
ساخت انواع سقف‌های ویلایی
نوسانات شدید بازار موجب شده است تا نتوانیم قیمت دقیقی برای پانل‌های ساندویچی تعیین کنیم. اما، با در نظر گرفتن عوامل موثر بر قیمت‌ها می‌توان رقم حدودی آن‌ها را برآورد کرد. به طور کلی، عواملی چون جنس ورق روکش، ضخامت فوم، چگالی فوم در هسته، ابعاد و وزن بر قیمت ساندویچ پانل‌ها تاثیرگذارند.
جدول وزن ساندویچ پانل
وزن ساندویچ پانل، به عوامل متعددی مانند نوع ورق پوششی (گالوانیزه، آلومینیوم، آلوزینک)، ضخامت فوم عایق، دانسیته فوم و ضخامت کل پانل، بستگی دارد. به طور معمول، ساندویچ پانل‌ها با هسته پلی یورتان (PU) یا پلی استایرن (EPS) تولید می‌شوند که وزن نهایی آن‌ها را تحت تأثیر قرار می‌دهد. در ادامه جدول وزن ساندویچ پانل را مشاهده می‌کنید:
|
نوع فوم (دانسیته کیلوگرم/متر³) |
نوع ورق (دوطرف گالوانیزه) |
وزن تقریبی (کیلوگرم/مترمربع) |
ضخامت کل پانل (میلی‌متر) |
|
پلی یورتان (40 kg/m³) |
گالوانیزه 0.5/0.5 |
10.4 |
40 |
|
پلی یورتان (40 kg/m³) |
گالوانیزه 0.5/0.5 |
11.2 |
50 |
|
پلی یورتان (40 kg/m³) |
گالوانیزه 0.5/0.5 |
12.8 |
80 |
|
پلی یورتان (40 kg/m³) |
آلوزینک 0.5/0.5 |
13.5 |
100 |
|
پلی استایرن (20 kg/m³) |
آلومینیوم 0.5/0.5 |
11.6 |
150 |
نوع ورق و ضخامت آن، به صورت مستقیم بر وزن نهایی تأثیر می‌گذارد. برای مثال، استفاده از ورق ضخیم‌تر یا آلومینیومی، باعث افزایش وزن ساندویچ پانل می‌شود.

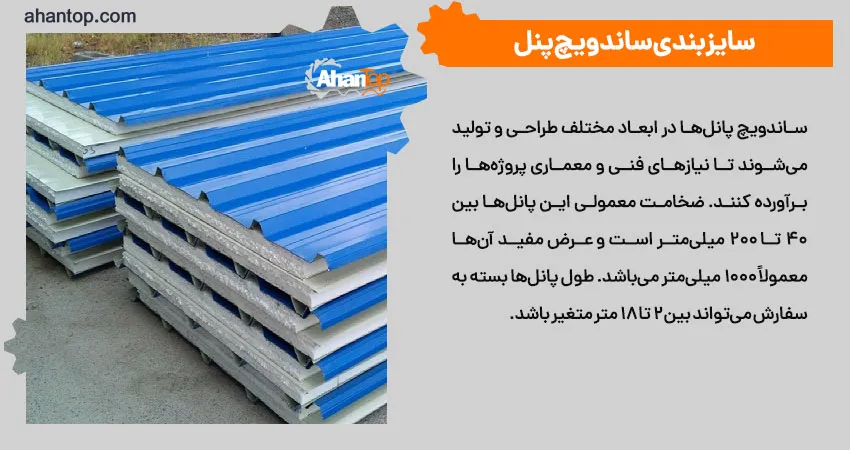

سایز بندی ساندویچ پنل
ساندویچ پانل‌ها با توجه به تنوع کاربرد، در ابعاد گوناگونی طراحی و تولید می‌شوند تا پاسخگوی نیازهای فنی و معماری پروژه‌های مختلف باشند. این ابعاد معمولاً شامل ضخامت کل پانل، عرض مفید و طول آن است که هر کدام نقش مهمی در عملکرد نهایی محصول ایفا می‌کنند.
ضخامت پانل‌ها معمولاً بین ۴۰ تا ۲۰۰ میلی‌متر است و این پارامتر، مستقیماً به نوع عایق حرارتی و صوتی مورد نیاز شما، بستگی دارد. مثلا برای پروژه‌هایی که در مناطق سردسیر هستند یا به ایزولاسیون صوتی قوی نیاز دارند، از پانل‌هایی با ضخامت بالاتر استفاده می‌شود.
در اغلب موارد، عرض مفید ساندویچ پانل‌ها، ۱۰۰۰ میلی‌متر (یا همان یک متر) است. این مقدار به گونه‌ای طراحی شده که پانل‌ها در هنگام نصب، به راحتی در کنار یکدیگر قرار بگیرند و از لحاظ ساختاری انسجام داشته باشند.
طول پانل‌ها نیز معمولاً بین ۲ تا ۱۴ متر است. اما برخی تولیدکنندگان، با توجه به سفارش مشتری، پانل‌هایی تا طول ۱۸ متر نیز تولید می‌کنند. طول پانل معمولا بر اساس دهانه‌های سقف، نوع اسکلت سازه و محدودیت‌های حمل و نقل، انتخاب می‌شود.

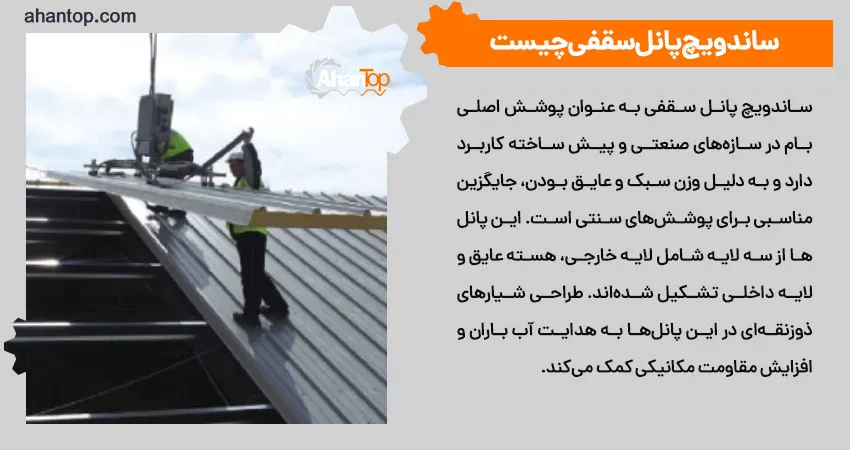

ساندویچ پانل سقفی چیست
ساندویچ پانل سقفی، یکی از مهمترین اجزای سازه‌های صنعتی و پیش ساخته است که به عنوان پوشش اصلی بام به کار می‌رود. این پانل‌ها به دلیل وزن سبک، استحکام بالا و عایق بودن، جایگزین مناسبی برای پوشش‌های سنتی مانند ورق گالوانیزه به همراه پشم شیشه، هستند. امروزه، استفاده از ساندویچ پانل سقفی در پروژه‌هایی مانند سوله‌ها، سردخانه‌ها، سالن‌های تولید، انبارها، کارگاه‌ها و حتی ساختمان‌های مسکونی پیش ساخته، بسیار رواج یافته است. ساختار این پانل‌ها از سه لایه زیر تشکیل شده است:
- لایه خارجی: از جنس ورق فلزی (معمولاً گالوانیزه، آلوزینک یا آلومینیوم) است که با پوشش رنگ الکترواستاتیک ضدUV ، مقاوم شده تا در برابر تابش خورشید، بارش و خوردگی، دوام داشته باشد.
- هسته عایق: بسته به نیاز پروژه از پلی یورتان (PU)، پلی استایرن (EPS) یا پشم سنگ (MW) تشکیل می‌شود و نقش عایق حرارتی، صوتی و گاهی ضد حریق را ایفا می‌کند.
- لایه داخلی: معمولاً از همان جنس ورق خارجی است تا پانل از داخل نیز زیبا و مقاوم باشد، ولی گاهی از ورق ارزان‌تر نیز استفاده می‌شود.
ویژگی فنی مهم ساندویچ پانل سقفی، وجود شیارهای ذوزنقه‌ای یا طراحی اورلپ دار در قسمت بالایی است. این طراحی هوشمندانه موجب هدایت سریع‌تر آب باران، جلوگیری از نشت آب و افزایش مقاومت مکانیکی در برابر بارهای خارجی مانند برف و باد می‌شود.
ساندویچ پانل دیواری چیست
ساندویچ پانل دیواری نیز نوعی پانل پیش ساخته است که به عنوان پوشش اصلی دیوارهای داخلی و خارجی ساختمان‌ها به کار می‌رود. تفاوت اصلی این پانل با ساندویچ پانل سقفی، در طراحی سطح آن است. پانل دیواری معمولاً دارای سطحی صاف یا خطوط میانی ظریف است و برخلاف پانل سقفی، فاقد شیارهای ذوزنقه‌ای است که برای زهکشی آب طراحی شده‌اند. این ویژگی باعث می‌شود که پانل دیواری، ظاهری یکنواخت‌تر، زیباتر و مناسب برای دیوارهای داخلی یا نما، داشته باشد.
از مزایای مهم ساندویچ پانل دیواری، می‌توان به سبک بودن آن اشاره کرد که باعث کاهش بار مرده ساختمان می‌شود. همچنین این پانل، سرعت نصب بسیار بالایی دارد و زمان اجرای پروژه را به شکل چشمگیری کاهش می‌دهد. این پانل‌ها خواص عایق حرارتی و صوتی بالایی نیز دارند که باعث بهبود شرایط محیطی داخل ساختمان می‌شوند و مقاومت خوبی در برابر رطوبت و نفوذ آب دارند.
کاربردهای گسترده ساندویچ پانل دیواری، شامل استفاده در اتاق‌ها، کانکس‌ها، انبارها و ساختمان‌های پیش ساخته است. یکی از ویژگی‌های بارز این پانل، سهولت در نصب پنجره، درب و ایجاد مسیر عبور تأسیسات مانند لوله‌ها و سیم کشی‌ها است که نصب و نگهداری را بسیار آسان‌تر می‌کند.

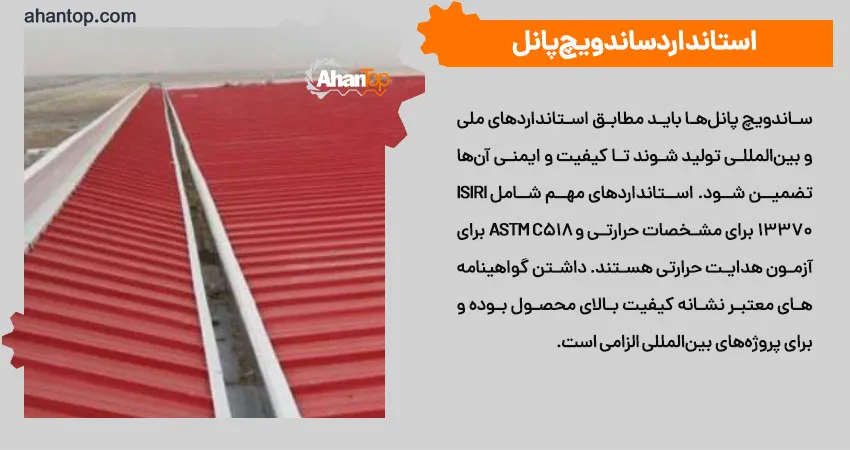

استاندارد ساندویچ پانل
ساندویچ پانل‌ها باید مطابق استانداردهای ملی و بین‌المللی تولید شوند تا کیفیت، ایمنی و دوام آن‌ها تضمین شود. برخی از انواع استانداردهای ساندویچ پانل عبارتند از:
- استاندارد ملی ایران ISIRI 13370: برای مشخصات حرارتی مصالح عایق.
- ASTM C518: برای آزمون هدایت حرارتی.
- DIN EN 14509: استاندارد اروپایی برای ساندویچ پانل‌های خود باربر.
- ISO 11925-2: برای مقاومت در برابر آتش سطحی.
- FM Approvals: برای مقاومت در برابر باد، حریق و دماهای بالا.
داشتن گواهینامه‌های معتبر، نشان دهنده کیفیت بالای محصول بوده و ارائه آن در پروژه‌های بین‌المللی، الزامی است.
ابعاد ساندویچ پانل
ساندویچ پانل از سه بُعد اصلی زیر تشکیل می‌شود:
- طول: از 2 تا 14 متر، بر اساس سفارش مشتری.
- عرض مفید: معمولاً 100 سانتی‌متر (عرض خام 107 سانتی‌متر).
- ضخامت: بین 4 تا 20 سانتی‌متر.
معمولا طول پانل با توجه به شرایط حمل و نقل، تعیین می‌شود. اما برای پروژه‌هایی با دهانه‌های وسیع، توصیه می‌شود که از پانل‌های بلندتر استفاده کنید.
ابعاد دقیق پانل باید بر اساس بارگذاری، شرایط اقلیمی و کاربری نهایی پروژه، انتخاب شود. برای سازه‌های مقاوم در برابر زلزله و باد، استفاده از ضخامت‌های بالاتر توصیه می‌شود.
مشخصات ساندویچ پانل
مشخصات فنی ساندویچ پانل‌ها، با توجه به نوع کاربرد و مواد اولیه به کار رفته در ساخت آن‌ها، تفاوت قابل توجهی دارد. یکی از مهمترین پارامترها، دانسیته فوم است که نقش تعیین کننده‌ای در عملکرد عایق حرارتی و صوتی پانل دارد. برای نمونه، دانسیته پلی یورتان معمولاً حدود 2±40 کیلوگرم بر مترمکعب است که باعث می‌شود این فوم، عایق بسیار مناسبی باشد. پلی استایرن با دانسیته پایین‌تر (حدود 2±20کیلوگرم بر مترمکعب)، گزینه‌ای سبک و اقتصادی است، اما خاصیت عایق حرارتی آن کمتر از پلی یورتان است. پشم سنگ با دانسیته بالا در بازه 100 تا 120 کیلوگرم بر مترمکعب، علاوه بر عایق بودن، مقاومت بسیار خوبی در برابر آتش نیز دارد.
ضخامت ورق پوششی نیز با توجه به نوع کاربرد متفاوت بوده و معمولاً بین 0.4 تا 0.7 میلی‌متر است. پانل‌های سقفی معمولا ورق ضخیم‌تری دارند تا استحکام بیشتری را فراهم کنند. ضریب انتقال حرارت این پانل‌ها معمولاً بین 0.018 تا 0.040 وات بر متر کلوین است که نشان از کارایی بالای آن‌ها در عایق‌بندی دارد.
همچنین از نظر مقاومت در برابر حریق، پلی یورتان‌های خود خاموش شونده، دارای استانداردهای B2یا B3 هستند، در حالی که پشم سنگ به عنوان ماده ضد حریق کلاس A1 شناخته می‌شود.
رنگ پانل‌ها نیز در طیف گسترده‌ای (طبق کاتالوگRAL ) قابل سفارش است تا با نیازهای زیبایی‌شناسی پروژه شما هماهنگ شود. در نهایت، مقاومت مکانیکی این پانل‌ها نیز به گونه‌ای طراحی شده که قادر به تحمل فشار باد، بار برف و شرایط اقلیمی سخت باشد و ایمنی سازه را تضمین کند.
سخن پایانی
شاید دیگر تا چند سال آینده خبری از مصالح سنتی نظیر آجر و تیرچه در صنعت ساختمان سازی نباشد؛ چراکه پیشرفت‌ها در عرصه تولید مصالح ساختمانی به سرعت در حال انجام است و سالانه مصالح جدید و منحصربفردی به منظور کاهش هزینه‌ها به بازار عرضه می‌شوند.
