استاندارد ورق گالوانیزه

ورق گالوانیزه، به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، یکی از پرکاربردترین محصولات فولادی در صنایع مختلف است. اما برای اطمینان از کیفیت و کارایی این محصول، رعایت استانداردهای تولید و مشخصات فنی آن از اهمیت بالایی برخوردار است. این راهنما به بررسی جامع استانداردهای ملی و بین‌المللی ورق گالوانیزه می‌پردازد تا شما را در انتخاب و خرید آگاهانه یاری کند.

این جدول به عنوان راهنمای سریع، تمام کدهای فنی، ابعادی، جرم پوشش و کاربردهای بازار را در یک نگاه مقایسه می‌کند:

شاید این مطلب هم برای شما جالب باشد:

انواع ورق گالوانیزه

انواع استانداردهای بین‌المللی و ملی ورق گالوانیزه

ورق‌های گالوانیزه یک زبان بین‌المللی دارند. تولید این ورق‌ها در سراسر جهان تحت نظارت سازمان‌های استاندارد مختلفی صورت می‌گیرد تا خریدار در هر جای دنیا بدانید ورقی که می‌خرد چقدر لایه محافظ دارد، چقدر در برابر خم‌کاری مقاومت می‌کند و ظاهر آن چگونه است. بدون این استانداردها، خریدوفروش این محصول در بازار عملاً غیرممکن بود.

۱. استانداردهای رایج جهانی؛ از ژاپن تا اروپا و آمریکا

در بازار جهانی چهار مرجع اصلی وجود دارند که تمام کارخانه‌ها از آن‌ها خط می‌گیرند: استاندارد JIS G 3302 ژاپن (بسیار رایج در بازار ایران)، استانداردهای ASTM A653 و A123 آمریکا، استاندارد EN 10142 اروپا و در نهایت استاندارد بین‌المللی ISO 3575. این دفترچه‌های راهنمای فنی، ورق‌ها را بر اساس دو فاکتور حیاتی دسته‌بندی می‌کنند: خواص مکانیکی مغز فولاد و ضخامت پوشش رویِ سطحی.

الف) دسته‌بندی بر اساس نوع کاربرد و انعطاف‌پذیری مغز فولاد:

• کیفیت تجاری (CQ - Commercial Quality): ورق‌های معمولی بازار که برای مصارف عمومی و خم‌کاری‌های ساده استفاده می‌شوند و قیمت مناسبی دارند.
• کیفیت کششی و فوق‌کششی (DQ / EDDS): ورق‌های نرم و انعطاف‌پذیری که مخصوص دستگاه‌های پرس سنگین هستند و بدون ترک خوردن، به اشکال پیچیده (مثل بدنه خودرو) تبدیل می‌شوند.
• کیفیت ساختمانی (SS - Structural Steel): فولادهای سخت و محکم که برای تحمل بارهای سنگین در اسکلت سازه‌ها طراحی شده‌اند و انعطاف‌پذیری کم اما مقاومت کششی بالایی دارند.
• کاملاً سخت (Full Hard): ورق‌هایی که هیچ فرآیند حرارتی برای نرم شدن روی آن‌ها انجام نشده و بسیار ترد و شکننده‌اند، اما برای تبدیل شدن به ورق‌های کرکره‌ای و شیروانی عالی هستند.

ب) رمزگشایی از کدهای ضخامت پوشش (روی) در بازار:

وقتی در فاکتور خرید با کدهایی مثل G یا Z مواجه می‌شوید، این‌ها دقیقاً نشان‌دهنده میزان رویِ مصرف شده در ورق هستند:

• سیستم آمریکایی (ASTM): از حرف G استفاده می‌کند. مثلاً ورق G90 یعنی در هر فوت مربع از ورق، ۰.۹ اونس فلز روی نشسته است (پوشش ضخیم و باکیفیت).
• سیستم اروپایی (EN): از حرف Z استفاده می‌کند که بر اساس گرم بر متر مربع است. مثلاً ورق Z275 (که در بازار ایران یک بنچمارک است) یعنی ۲۷۵ گرم روی در هر متر مربع ورق وجود دارد که مقاومت فوق‌العاده‌ای در برابر زنگ‌زدگی دارد.

نکته ظاهری استانداردها: استانداردها مشخص می‌کنند که ظاهر ورق چگونه باشد؛ ورق‌ها می‌توانند با گل درشت (Regular Spangle)، گل ریز (Minimized) یا بدون گل (Zero Spangle) تولید شوند. امروزه به دلیل نیاز به رنگ‌پذیری بهتر، استانداردها بیشتر به سمت تولید ورق‌های بدون گل حرکت کرده‌اند.

پل ارتباطی به بخش بعد: شناخت این کدهای جهانی به ما کمک می‌کند تا بفهمیم استاندارد بومی کشورمان چقدر به معیارهای روز دنیا نزدیک است و کارخانه‌های داخلی چطور خود را با این قوانین تطبیق داده‌اند.

شاید این مطلب هم برای شما جالب باشد:

نحوه تشخیص ورق گالوانیزه

۲. استاندارد ملی ایران (ISIRI 8549)؛ خط‌کش تولیدکنندگان داخلی

در ایران، سازمان ملی استاندارد چارچوب یکپارچه‌ای را تحت شماره ISIRI 8549 تدوین کرده است. این استاندارد بومی‌سازی‌شده، ترکیبی از الزامات استاندارد EN اروپا و ISO بین‌المللی است تا اطمینان حاصل شود ورق‌های تولیدی در اقلیم‌های مختلف ایران (از رطوبت شدید شمال تا گرمای شرجی جنوب) دوام می‌آورند. تمام تولیدکنندگان بزرگ کشور محصولات خود را با این متدولوژی کالیبره می‌کنند.

بزرگ‌ترین کارخانه‌های ایرانی پیرو این استاندارد:

راهنما و جداول استاندارد ورق گالوانیزه

برای اینکه در زمان خرید، طراحی مهندسی یا برآورد قیمت دچار اشتباه نشوید، نیازی نیست تمام گریدهای متالورژی را حفظ کنید. جداول استاندارد ورق گالوانیزه نقش یک نقشه راه ملموس را بازی می‌کنند. این جداول به شما می‌گویند که کیفیت مکانیکی ورق چیست، ابعاد و وزن آن چطور محاسبه می‌شود و در لایه‌های زیرین آن چه عناصر شیمیایی پنهان شده‌اند.

۱. جدول گریدهای کیفی (معادل‌سازی استانداردهای جهانی)

شاید بپرسید اگر یک ورق با گرید ژاپنی را بخواهیم با نمونه ایرانی یا اروپایی مقایسه کنیم، چطور باید معادل آن را پیدا کنیم؟ جدول زیر، گریدهای معروف بازار را بر اساس سه سطح سختی و انعطاف‌پذیری یعنی «کاملاً سخت (فرمینگ عالی)»، «تجاری معمولی (مصارف عمومی)» و «کششی (شکل‌پذیری بالا)» در استانداردهای مختلف معادل‌سازی کرده است:

پیدا کردن گرید کیفی، اولین قدم است؛ اما در گام بعدی باید بدانید ابعاد این ورق‌ها در بازار چطور تعریف می‌شود و چطور می‌توانید پیش از خرید، وزن بار و هزینه حمل‌ونقل آن را به طور دقیق محاسبه کنید.

۲. ابعاد استاندارد و فرمول طلایی محاسبه وزن ورق

ضخامت ورق‌های گالوانیزه در بازار صنایع از نظر تئوری بین ۰.۱۸ میلی‌متر تا ۶ میلی‌متر متغیر است، اما در خریدوفروش‌های رایج بازار، ضخامت‌های ۰.۳ تا ۲.۵ میلی‌متر پادشاهی می‌کنند. این ورق‌ها معمولاً در عرض‌های استاندارد ۱۰۰۰ میلی‌متر (عرض ۱ متر) یا ۱۲۵۰ میلی‌متر (عرض ۱.۲۵ متر) و در طول‌های ۲، ۲.۵ و ۳ متری به صورت شیت (برش‌خورده) یا به صورت کلاف (رول) عرضه می‌شوند. برای محاسبه وزن هر شیت ورق، مهندسان از فرمول ریاضی زیر استفاده می‌کنند:

فرمول محاسبه وزن:
وزن ورق (کیلوگرم) = [طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × ۷۸۶۰] ÷ ۱۰۰۰

جدول زیر چند نمونه محاسباتی واقعی بر اساس ابعاد پرکاربرد بازار را به شما نشان می‌دهد تا دیدی شهودی از وزن بار داشته باشید:

فراتر از ابعاد هندسی و فیزیکی ظاهری، آنچه کیفیت واقعی انعطاف‌پذیری و عدم ترک‌خوردگی ورق را تعیین می‌کند، آنالیز شیمیایی ذوب و میزان درصد عناصر آلیاژی در مغز فولاد است.

شاید این مطلب هم برای شما جالب باشد:

وزن ورق گالوانیزه

شاید این مطلب هم برای شما جالب باشد:

ابعاد ورق گالوانیزه

۳. جدول آنالیز ترکیبات شیمیایی (گرید سخت تا فوق‌کششی)

بر اساس استاندارد سخت‌گیرانه EN 10142 اروپا، هر چقدر میزان کربن و منگنز در فولاد کمتر باشد، ورق نرم‌تر، انعطاف‌پذیرتر و برای قالب‌های پرس مناسب‌تر است. ورق گرید DX51D ورق تجاری معمولی است، اما هر چقدر به سمت گرید DX56D حرکت می‌کنیم، فولاد خالص‌تر و فوق‌کششی می‌شود. جدول زیر حداکثر درصد مجاز عناصر شیمیایی را نشان می‌دهد:

پس از مهار کیفیت شیمیایی مغز فولاد، نوبت به مهم‌ترین شناسنامه ورق یعنی نوع پوشش روی، میزان ضخامت آن و عیار پرداخت نهایی سطح می‌رسد.

۴. جدول لایه‌های حفاظتی و کیفیت پرداخت سطحی

استاندارد پوشش‌دهی فقط درباره جرم روی صحبت نمی‌کند، بلکه نوع فرآیند (پوشش روی خالص با نماد Z یا پوشش آلیاژی روی-آهن با نماد ZF) و کیفیت نهایی سطح را نیز کلاسه می‌کند. کدهای NA تا MC نشان‌دهنده میزان عاری بودن ورق از عیوب ظاهری و آماده بودن آن برای رنگ‌آمیزی هستند:

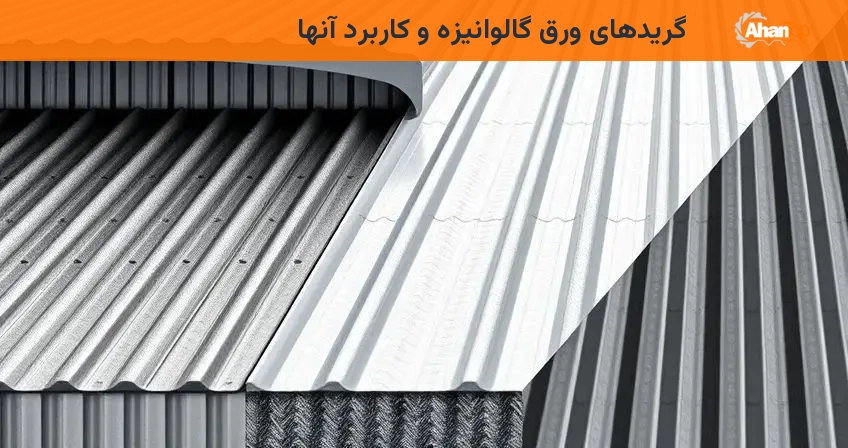

گریدهای ورق گالوانیزه و نقشه کاربرد آن‌ها در بازار

ورق‌های گالوانیزه فقط از نظر ظاهر با هم تفاوت ندارند، بلکه درون مغز فولادی آن‌ها کدهای مهندسی پنهان شده است که تعیین می‌کند آیا این ورق زیر پرس شدید خودرو متلاشی می‌شود یا می‌تواند بار سنگین سقف یک سوله را تحمل کند. به طور کلی، گریدهای این محصول در بازار به سه خانواده بزرگ تقسیم می‌شوند که شناخت آن‌ها مانع از خسارت‌های سنگین در پروژه می‌شود.

۱. گریدهای کششی (سری DX)

اگر پروژه شما نیاز به خم‌کاری‌های شدید، فرم‌دهی پیچیده یا پرس هیدرولیک دارد، باید به سراغ استاندارد اروپایی سری DX بروید. این خانواده شامل گریدهای DX51D تا DX56D است. گرید DX51D معروف‌ترین ورق گالوانیزه عمومی در بازار ایران است که برای کارهای ساختمانی، کانال‌کشی و پروفیل‌سازی‌های معمولی استفاده می‌شود و انعطاف‌پذیری متوسطی دارد. اما هر چقدر عدد این گرید بالا می‌رود (مانند DX52D و DX53D)، فولاد نرم‌تر و منعطف‌تر می‌شود تا جایی که به گرید DX54D و DX56D می‌رسیم؛ این دو گرید ورق‌های «فوق‌کششی» هستند که مخصوص قطعات پیچیده بدنه خودرو و لوازم خانگی ظریف طراحی شده‌اند و زیر شدیدترین قالب‌های پرس، حتی یک ترک کوچک هم برنمی‌دارند.

۲. گریدهای ساختمانی (سری S)

برعکس ورق‌های کششی که باید نرم باشند، ورق‌های ساختمانی باید تا حد امکان سخت، صلب و مقاوم در برابر خم شدن باشند. این ورق‌ها با حرف S (مخفف Structural) شروع می‌شوند و محدوده‌ای از S220GD تا S550GD را شامل می‌شوند. اعدادی که جلوی حرف S می‌آیند (مثل ۲۲۰ یا ۵۵۰)، نشان‌دهنده «حداقل تنش تسلیم فولاد» بر حسب مگاپاسکال هستند. به زبان ساده، ورق S550GD یک ورق فوق‌العاده سخت و مستحکم است که انعطاف‌پذیری ناچیزی دارد اما برای ساخت سازه‌های سبک فولادی (LSF)، دکل‌های مخابراتی، پروفیل‌های ضخیم باربر و سقف‌های صنعتی که باید تنش و بار سنگینی را تحمل کنند، بی‌رقیب است.

۳. گریدهای پر استقامت شکل‌پذیر (سری H)

صنایع پیشرفته مدرن به ورقی نیاز داشتند که هم استحکام فوق‌العاده سری S را داشته باشد و هم انعطاف‌پذیری سری DX را؛ این نیاز منجر به خلق گریدهای سری H (مانند H180BD یا H420LAD) شد. این فولادهای کم‌آلیاژِ پیشرفته، هم‌زمان بدنه خودروها را در برابر تصادفات به شدت مقاوم می‌کنند و در عین حال اجازه می‌دهند کارخانه قطعه را به راحتی فرم دهد.

پل ارتباطی به بخش بعد: تمام گریدهای سخت و کششی که تا اینجا بررسی کردیم، عمدتاً بر پایه روش غوطه‌وری گرم (پوشش ضخیم روی) تولید می‌شوند. اما زمانی که پای ظرافت‌های مینیاتوری و قطعات دکوراتیو به میان می‌آید، استانداردها و روش بازی کاملاً تغییر می‌کند و ما وارد دنیای گالوانیزه سرد می‌شویم.

استاندارد گالوانیزه سرد

گالوانیزه سرد که در صنعت به آن الکتروگالوانیزاسیون (آبکاری با برق) گفته می‌شود، یک فرآیند کاملاً متفاوت از غوطه‌وری در استخر مذاب است. در این روش، لایه نشسته شده بر روی فولاد فوق‌العاده نازک، یکنواخت و صیقلی است. به همین دلیل، کاربرد این استاندارد بیشتر در قطعات ریز، پیچ و مهره‌ها، بست‌های تاسیساتی، یا قطعات دکوراتیو داخلی است که نیازی به زره ضخیم و زمختِ گالوانیزه گرم ندارند اما نیاز به یک ظاهر شیک و تمیز دارند.

نکته‌ای که خریداران و مهندسان باید به آن توجه کنند این است که در سطح بین‌المللی، استانداردهای گالوانیزه سرد برای ورق‌های غول‌پیکر صنعتی و ساختمانی به اندازه گالوانیزه گرم رایج و همه‌گیر نیستند. در واقع، این محصولات بیشتر بر اساس استانداردهای عمومی پوشش‌های فلزی یا مشخصات فنی انحصاری خود کارخانه‌های تولیدکننده عرضه می‌شوند. از آنجا که لایه حفاظتی در گالوانیزه سرد نازک‌تر است، مقاومت آن در برابر زنگ‌زدگی در فضاهای بازِ بارانی بسیار کمتر از روش گرم است. بنابراین، فرمول کلیدی در انتخاب ورق گالوانیزه سرد، بررسی دقیق برگه آنالیز (Certificated) ارائه‌شده توسط کارخانه و انطباق میلی‌متری آن با شرایط و اتمسفر پروژه شماست.
